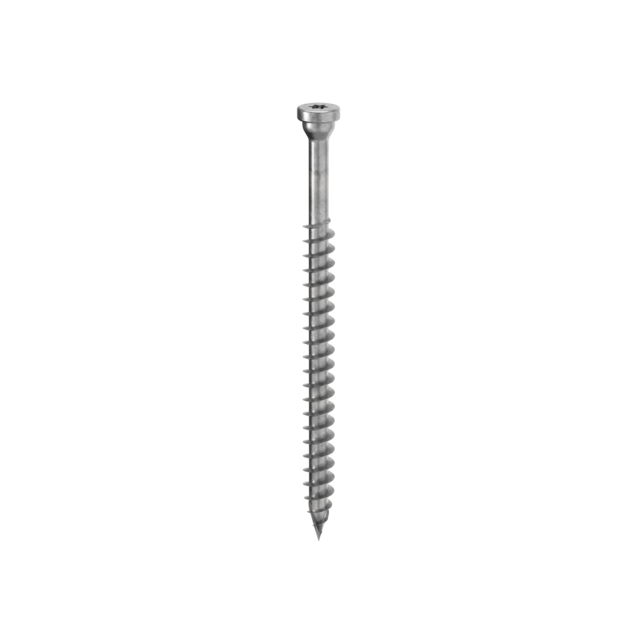

Rothoblaas HBS Plate Houtschroef voor Staal-op-Hout Verbindingen

Afbeelding vergroten

Rothoblaas

Rothoblaas HBS Plate Houtschroef voor Staal-op-Hout Verbindingen

€40,90 Excl. btw

Stukprijs : €0,41 / Stuk

Koop 5 voor €38,86 per stuk en bespaar 5%
Koop 10 voor €37,63 per stuk en bespaar 8%
Koop 15 voor €36,81 per stuk en bespaar 10%

ETA-gecertificeerde houtschroef met speciale kopgeometrie voor het bevestigen van metalen platen en stalen houtverbinders op hout, CLT, LVL en gelamineerd hout. Ideaal voor sterke staal-op-hout verbindingen in constructieve houtbouw.

Op voorraad

1-3 werkdagen

Aantal

- +

Toevoegen aan winkelwagen

Aan verlanglijst toevoegen

Snel bezorgd op locatie
Afhalen te Oud Gastel
Grote hoeveelheden? Vraag een offerte aan
Meer informatie? Neem contact op over dit product
Toevoegen aan vergelijking

Productomschrijving

ETA-gecertificeerd Staal-op-hout Voor metalen platen Voor CLT, LVL & houtbouw

Samengevat

De Rothoblaas HBS Plate is een ETA-gecertificeerde houtschroef voor staal-op-hout verbindingen. Deze schroef is speciaal ontwikkeld voor het bevestigen van metalen platen, stalen houtverbinders en maatwerk staalplaten op houten constructies, CLT, LVL en gelamineerd hout.

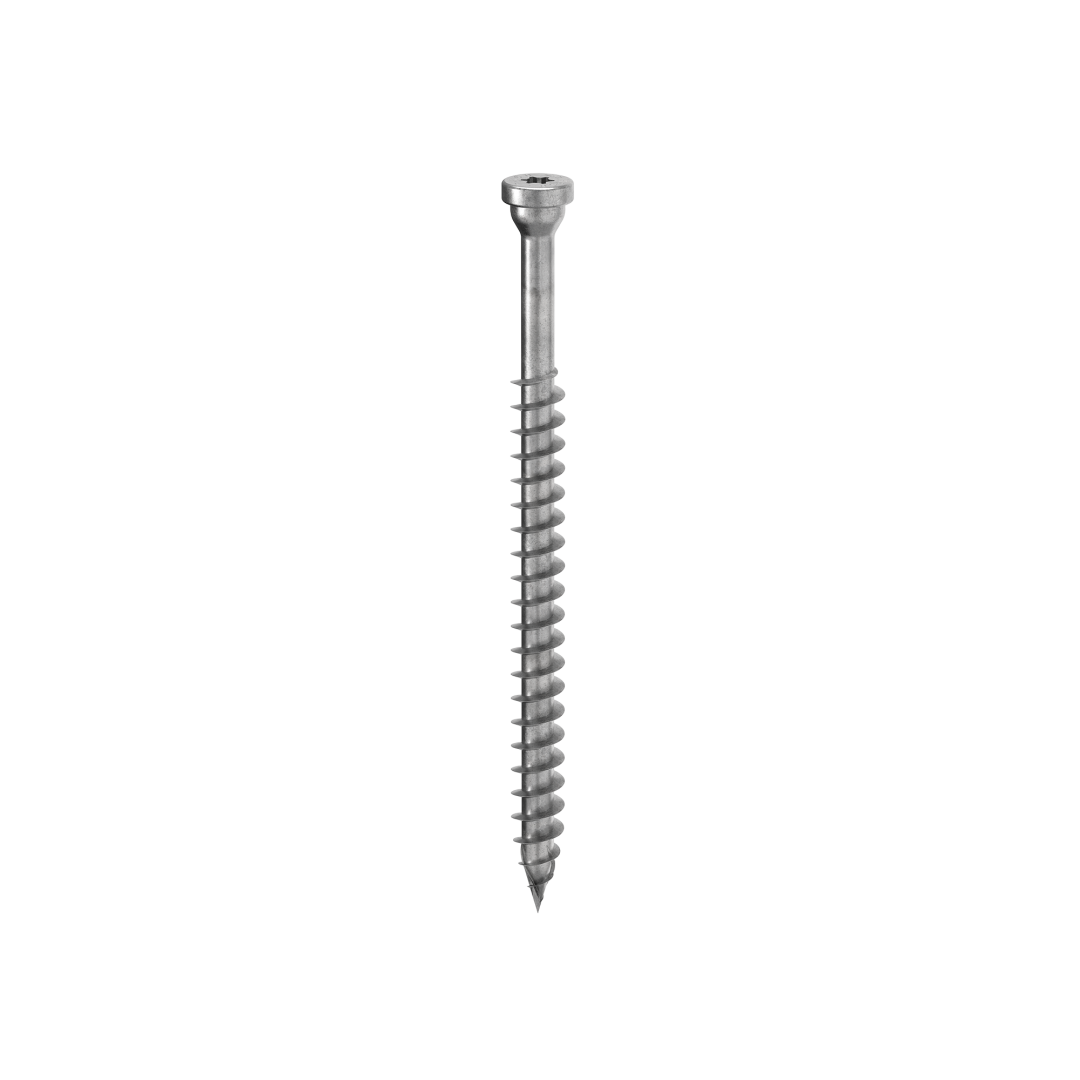

Rothoblaas HBS Plate Houtschroef

ETA-gecertificeerde houtschroef voor staal-op-hout verbindingen, metalen platen en houtverbinders

De Rothoblaas HBS Plate is een constructieve houtschroef met een speciale plaatkop voor het bevestigen van metalen platen op hout. Waar een standaard houtschroef vooral is ontworpen voor hout-hout verbindingen, is de HBS Plate juist bedoeld voor situaties waarin een stalen plaat, hoekverbinder, houtverbinder of maatwerkplaat stevig op een houten constructie moet worden gemonteerd.

De kopgeometrie van de HBS Plate zorgt voor een goede passing in ronde gaten van metalen platen. Hierdoor ontstaat een betrouwbare verbinding tussen staal en hout. De schroef is geschikt voor toepassingen in massief hout, gelamineerd hout, CLT, LVL, hoogwaardig constructiehout en houtachtige plaatmaterialen. Daarmee past deze schroef uitstekend binnen moderne houtbouw, prefab bouw en mass timber constructies.

Technische eigenschappen

Merk	Rothoblaas
Product	HBS Plate Houtschroef
Type	Constructieve houtschroef voor metalen platen en staal-op-hout verbindingen
Kopvorm	Plaatkop / schotelkop met speciale geometrie voor plaatverbindingen
Materiaal	Elektrolytisch verzinkt koolstofstaal
Diameters	8 mm, 10 mm en 12 mm
Lengtes	60 t/m 200 mm, afhankelijk van diameter
Aandrijving	TX40 of TX50, afhankelijk van diameter
Toepassingsklasse	Service class 1 en 2
Certificering	ETA-11/0030
Geschikt voor	Massief hout, gelamineerd hout, CLT, LVL, constructiehout en houtachtige plaatmaterialen

Uitleg van de varianten en maatvoering

De HBS Plate-serie is verkrijgbaar in meerdere diameters en lengtes. In de technische tekening worden onder andere de diameter d1, de totale lengte L en de schroeflengte B weergegeven. Deze maatvoering is belangrijk bij het kiezen van de juiste variant voor een staal-op-hout verbinding.

Niet iedere diameter is in dezelfde lengtes verkrijgbaar. De Ø8 mm uitvoeringen lopen van 60 t/m 160 mm, de Ø10 mm uitvoeringen van 80 t/m 180 mm en de Ø12 mm uitvoeringen van 100 t/m 200 mm. Kies de juiste diameter en lengte op basis van de dikte van de metalen plaat, de houten onderconstructie, de belasting, randafstanden en projectberekening.

Rothoblaas HBS Plate technische tekening met diameter lengte en schroeflengte voor varianten

Technische maatvoering van de Rothoblaas HBS Plate met aanduiding van diameter d1, totale lengte L en schroeflengte B.

Bekijk beschikbare HBS Plate-varianten per diameter

Onderstaande tabel geeft een overzicht van de beschikbare HBS Plate-varianten per diameter. Zo ziet u direct welke lengtes leverbaar zijn zonder het technische productblad te hoeven openen.

Artikelcode	Diameter d1	Lengte L	Schroeflengte B	Aandrijving	Verpakking
HBSPL860	8 mm	60 mm	52 mm	TX40	100 stuks
HBSPL880	8 mm	80 mm	55 mm	TX40	100 stuks
HBSPL8100	8 mm	100 mm	75 mm	TX40	100 stuks
HBSPL8120	8 mm	120 mm	95 mm	TX40	100 stuks
HBSPL8140	8 mm	140 mm	110 mm	TX40	100 stuks
HBSPL8160	8 mm	160 mm	130 mm	TX40	100 stuks
HBSPL1080	10 mm	80 mm	60 mm	TX40	50 stuks
HBSPL10100	10 mm	100 mm	75 mm	TX40	50 stuks
HBSPL10120	10 mm	120 mm	95 mm	TX40	50 stuks
HBSPL10140	10 mm	140 mm	110 mm	TX40	50 stuks
HBSPL10160	10 mm	160 mm	130 mm	TX40	50 stuks
HBSPL10180	10 mm	180 mm	150 mm	TX40	50 stuks
HBSPL12100	12 mm	100 mm	75 mm	TX50	25 stuks
HBSPL12120	12 mm	120 mm	90 mm	TX50	25 stuks
HBSPL12140	12 mm	140 mm	110 mm	TX50	25 stuks
HBSPL12160	12 mm	160 mm	120 mm	TX50	25 stuks
HBSPL12180	12 mm	180 mm	140 mm	TX50	25 stuks
HBSPL12200	12 mm	200 mm	160 mm	TX50	25 stuks

Let op: de juiste schroefmaat is afhankelijk van toepassing, plaatdikte, houtsoort, belasting, randafstanden en constructieve berekening.

Welke schroef kies ik?

Kies de HBS Plate wanneer u een metalen plaat, stalen houtverbinder of maatwerkstaalplaat op hout wilt bevestigen. Voor algemene hout-hout verbindingen is een standaard HBS-schroef vaak logischer. Voor staal-op-hout verbindingen is de HBS Plate juist geschikt door de speciale kopvorm en de passing in plaatgaten.

Product	Wanneer kiezen?
HBS	Voor algemene hout-hout verbindingen met verzonken kop.
HBS Plate	Voor metalen platen, stalen houtverbinders en staal-op-hout verbindingen.
HBS Plate EVO / A4	Voor zwaardere buiten- of corrosieve omstandigheden, afhankelijk van toepassing en uitvoering.

Voordelen en kenmerken

De HBS Plate onderscheidt zich door de speciale kopgeometrie die is afgestemd op stalen platen en houtverbinders. Hierdoor kan de schroef goed samenwerken met ronde plaatgaten en ontstaat een sterke verbinding tussen de metalen plaat en de houten ondergrond. Dat maakt deze schroef bijzonder geschikt voor constructieve details in houtbouw.

De langere draad draagt bij aan goede mechanische prestaties in staal-op-hout verbindingen. In combinatie met de ETA-certificering is de HBS Plate een betrouwbare keuze voor professionele toepassingen waarin sterkte, herhaalbaarheid en technische onderbouwing belangrijk zijn.

Toepassing

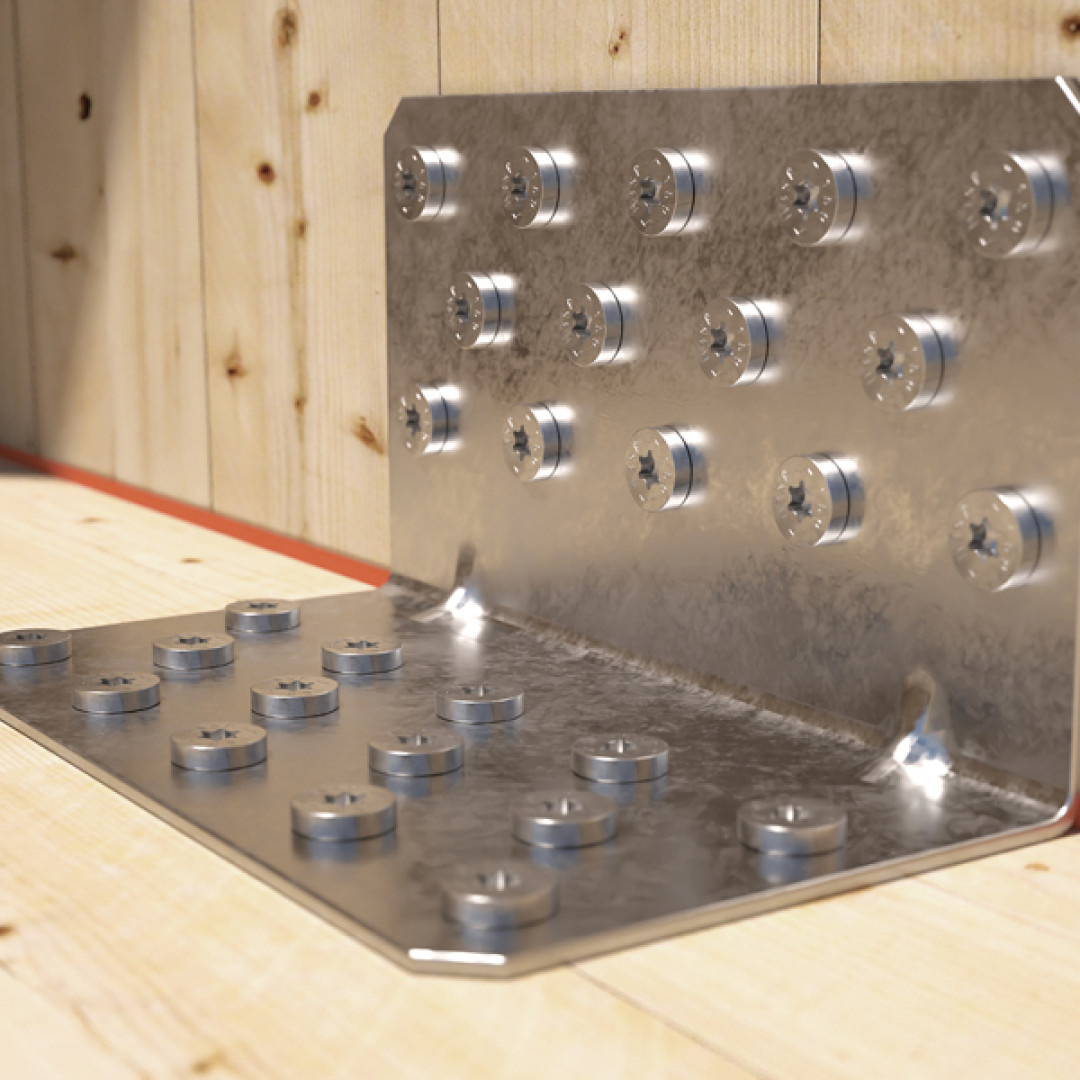

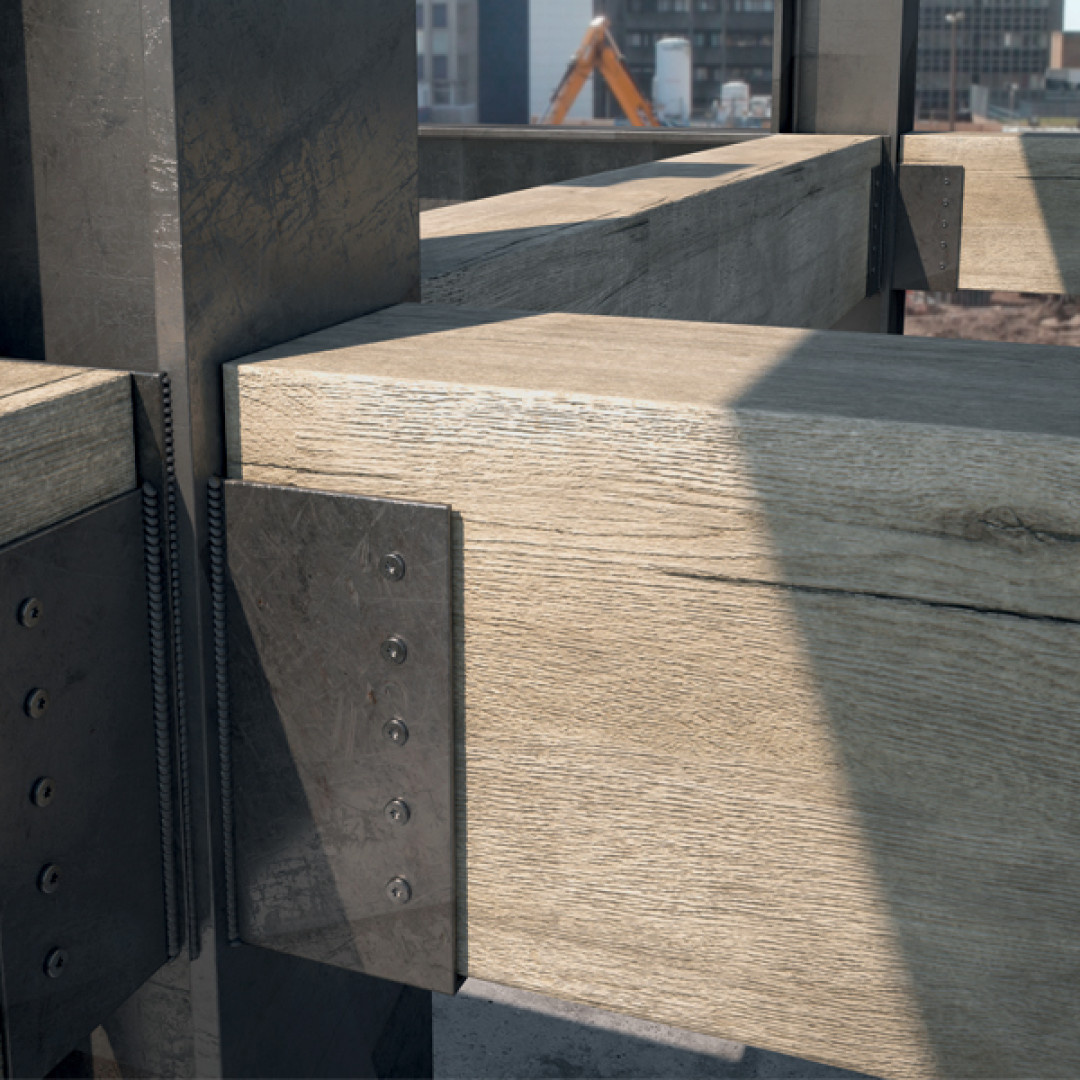

De Rothoblaas HBS Plate wordt gebruikt voor het bevestigen van metalen platen op houten constructies. Denk aan stalen hoekplaten, houtverbinders, maatwerkplaten, verbindingsplaten en constructieve staal-hout details in houtbouw. De schroef is geschikt voor massief hout, gelamineerd hout, CLT, LVL en houtachtige plaatmaterialen.

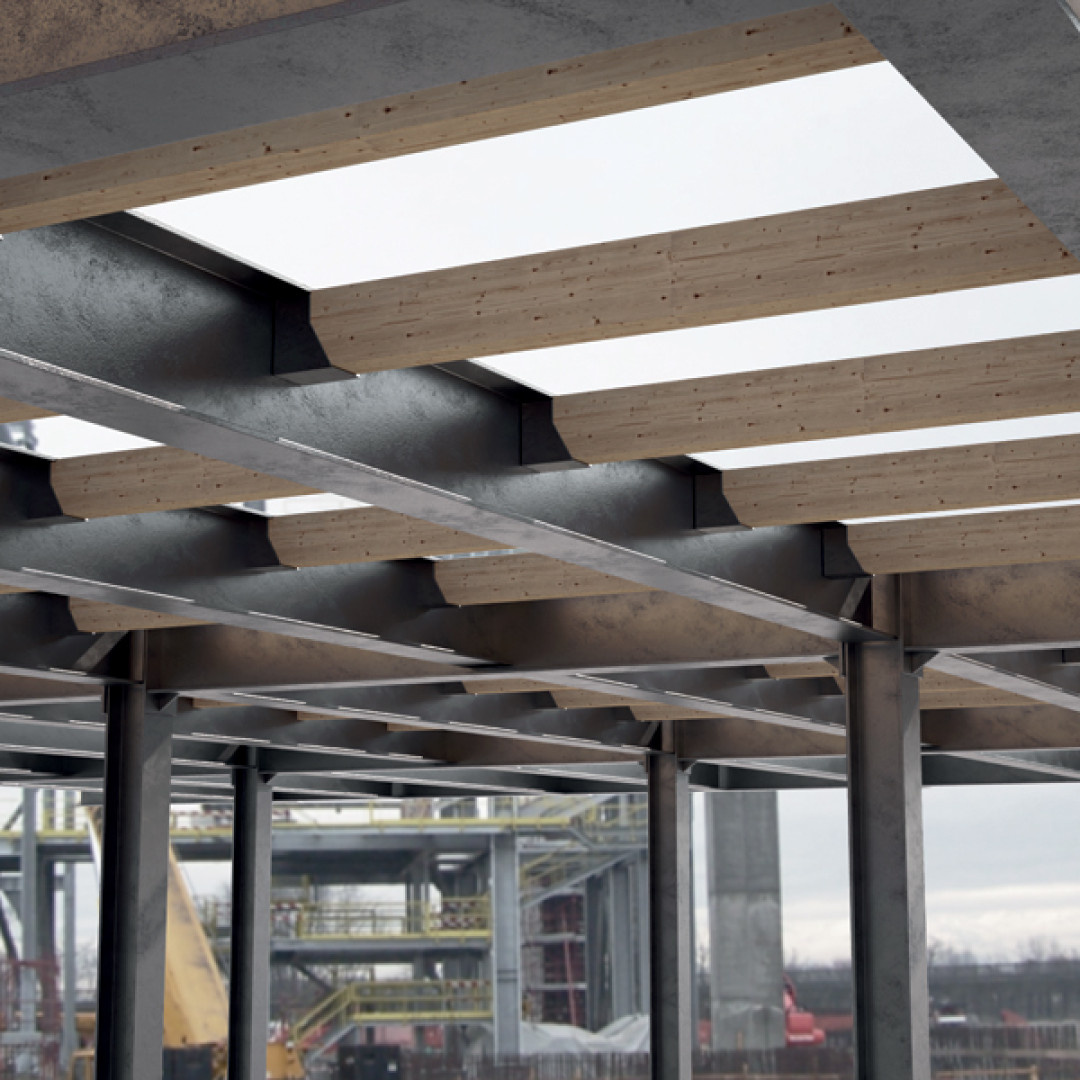

Typische toepassingen zijn staal-op-hout verbindingen in prefab elementen, CLT-constructies, LVL-constructies, houtskeletbouw, renovatieprojecten en meerlaagse houtbouw. Voor dragende verbindingen dient altijd gewerkt te worden volgens het technisch gegevensblad, de ETA-documentatie en de geldende projectberekening.

Verwerking

Selecteer de juiste HBS Plate-variant op basis van de dikte van de metalen plaat, de houten ondergrond, de diameter van het plaatgat, de belasting en de constructieve berekening. Controleer vooraf de benodigde schroeflengte, randafstanden, plaatsingsafstand en het aantal schroeven per verbinding.

Gebruik passend professioneel gereedschap en de juiste bitmaat voor de betreffende variant. De Ø8 en Ø10 mm varianten zijn voorzien van TX40-aandrijving. De Ø12 mm varianten zijn voorzien van TX50-aandrijving. Bij constructieve staal-op-hout verbindingen adviseren wij om altijd de technische documentatie van Rothoblaas te raadplegen.

Duurzaamheid & milieuvriendelijkheid

De HBS Plate ondersteunt het bouwen met hout, CLT en LVL. Door betrouwbare staal-op-hout verbindingen mogelijk te maken, past deze schroef goed binnen moderne houtbouw en biobased bouwmethoden. Sterke en berekenbare verbindingen dragen bij aan efficiënte, demontabele en materiaalbewuste houtconstructies.

Videoinstructies

Bekijk de onderstaande videoinstructies en neem bij vragen contact op.

Leveringsmogelijkheden

Bij het afrekenen, kunt u aangeven of de materialen Bezorgd of Afgehaald dienen te worden. De materialen kunnen in onze winkel in Oud Gastel afgehaald worden. Bij het bezorgen is de levertijd doorgaans circa 1 – 3 werkdagen. Wij stellen u op de hoogte, wanneer deze gereed zijn.

Documentatie

Lees de documentatie door en neem bij vragen contact op. Wij kijken graag met u mee in het ontwerp voor een vrijblijvend advies.

Bijbehorende producten

Combineer de HBS Plate waar nodig met Rothoblaas staalplaten, houtverbinders, montagehulpmiddelen en andere constructieve bevestigingsmiddelen. Voor projecten met CLT, LVL, gelamineerd hout of maatwerk staalverbindingen adviseren wij om de volledige bevestigingsopbouw projectmatig te bekijken.

zoektermen: Rothoblaas HBS Plate, HBS Plate schroef, HBS PL, houtschroef voor staalplaat, staal-op-hout verbinding, hout staal verbinding, metalen plaat op hout bevestigen, schroef voor houtverbinders, constructieschroef staal hout, ETA houtschroef, HBSPL 8 mm, HBSPL 10 mm, HBSPL 12 mm
