Rothoblaas Raptor Mini | Compact Hijs- en transportmiddel voor houten elementen tot 1,5 ton

€129,00 Excl. btw

Stukprijs : €129,00 / Stuk

Koop 5 voor €122,55 per stuk en bespaar 5%
Koop 10 voor €116,10 per stuk en bespaar 10%
Koop 20 voor €109,65 per stuk en bespaar 15%

Rothoblaas Raptor Mini is een compact gecertificeerd hijs- en transportmiddel voor houten elementen tot 1,5 ton. Geschikt voor prefab HSB, CLT-panelen, balken, kolommen en lichte dakconstructies.

Op voorraad

3 - 5 werkdagen

Aantal

- +

Toevoegen aan winkelwagen

Aan verlanglijst toevoegen

Snel bezorgd op locatie
Afhalen te Oud Gastel
Bouw- of Klusproject? Vraag een offerte aan
Meer informatie? Neem contact op over dit product
Toevoegen aan vergelijking

Productomschrijving

Samengevat: Rothoblaas Raptor Mini is een compact, gecertificeerd hijs- en transportmiddel voor houten elementen tot maximaal 1,5 ton. Ideaal voor prefab HSB-elementen, CLT-panelen, balken, kolommen en lichte dakconstructies.

Rothoblaas Raptor Mini

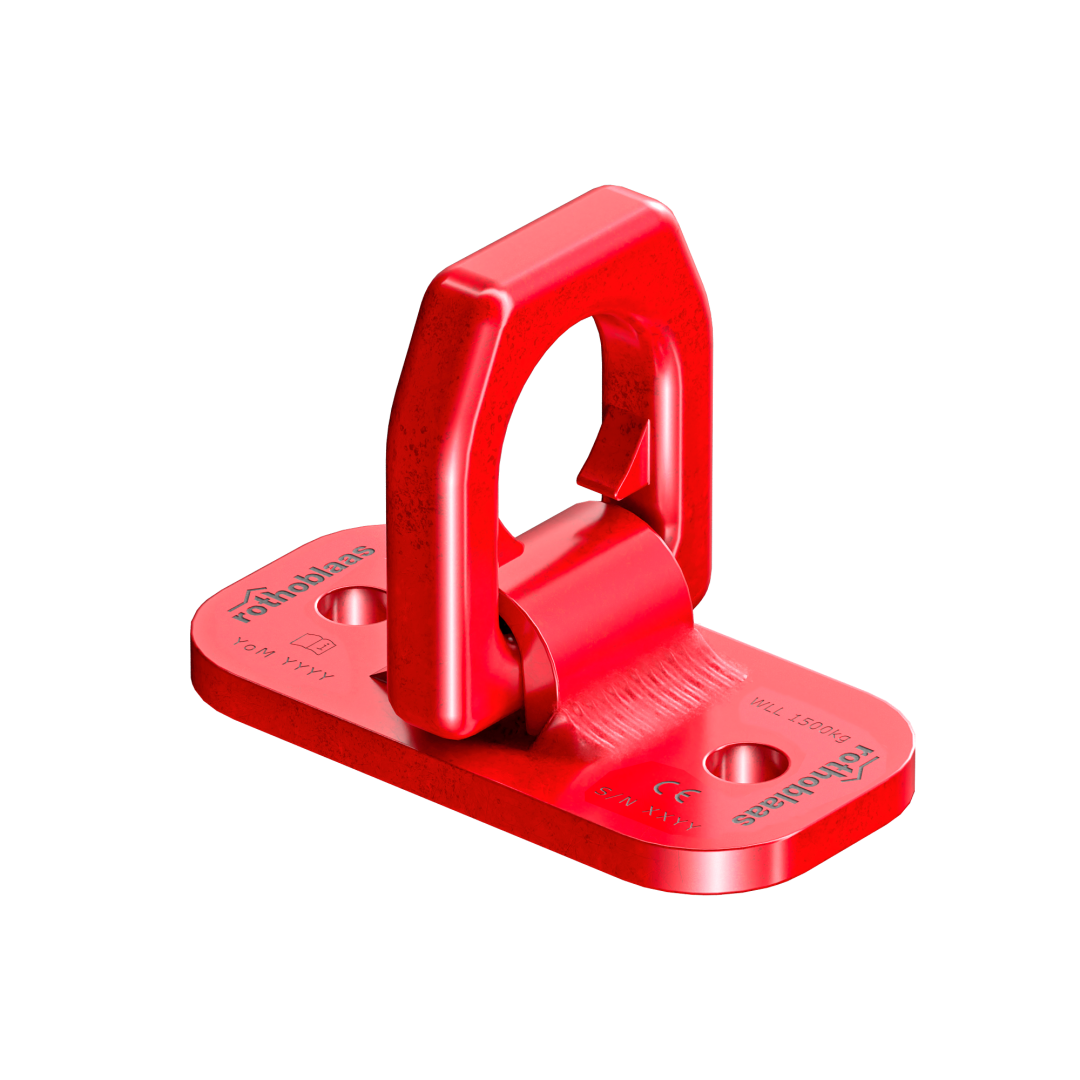

Rothoblaas Raptor Mini is een compact hijs- en transportmiddel voor houten elementen. De Raptor Mini is ontworpen voor snel, veilig en flexibel hijsen van kleinere prefab houtbouw- en CLT-elementen. Dankzij de bevestiging met slechts twee schroeven kan de transportplaat snel worden gemonteerd in de werkplaats of op de bouwplaats.

De geïntegreerde inklapbare hijshaak maakt de Raptor Mini compact in gebruik en geschikt voor situaties met beperkte ruimte. De hijsplaat is gecertificeerd volgens de Machinerichtlijn 2006/42/CE en heeft een maximale plaatcapaciteit van 1.500 kg, afhankelijk van toepassing, schroefkeuze, houtdikte, houtkwaliteit en hijshoek.

Wat is de Rothoblaas Raptor Mini?

Raptor Mini is de compacte uitvoering binnen de Rothoblaas Raptor hijsoplossingen. Waar de standaard Raptor bedoeld is voor zwaardere houten en CLT-elementen, is de Raptor Mini juist interessant voor kleinere houten elementen die snel en efficiënt moeten worden verplaatst of gemonteerd.

De hijsplaat wordt met twee geschikte Rothoblaas-schroeven bevestigd. Hierdoor is het systeem eenvoudig te monteren en goed inzetbaar bij seriematig werk, prefab productie en montage van houten bouwelementen.

Toepassing van Raptor Mini

Rothoblaas Raptor Mini is ontwikkeld voor het hijsen en verplaatsen van houten elementen in de houtbouw. Het systeem is geschikt voor onder andere:

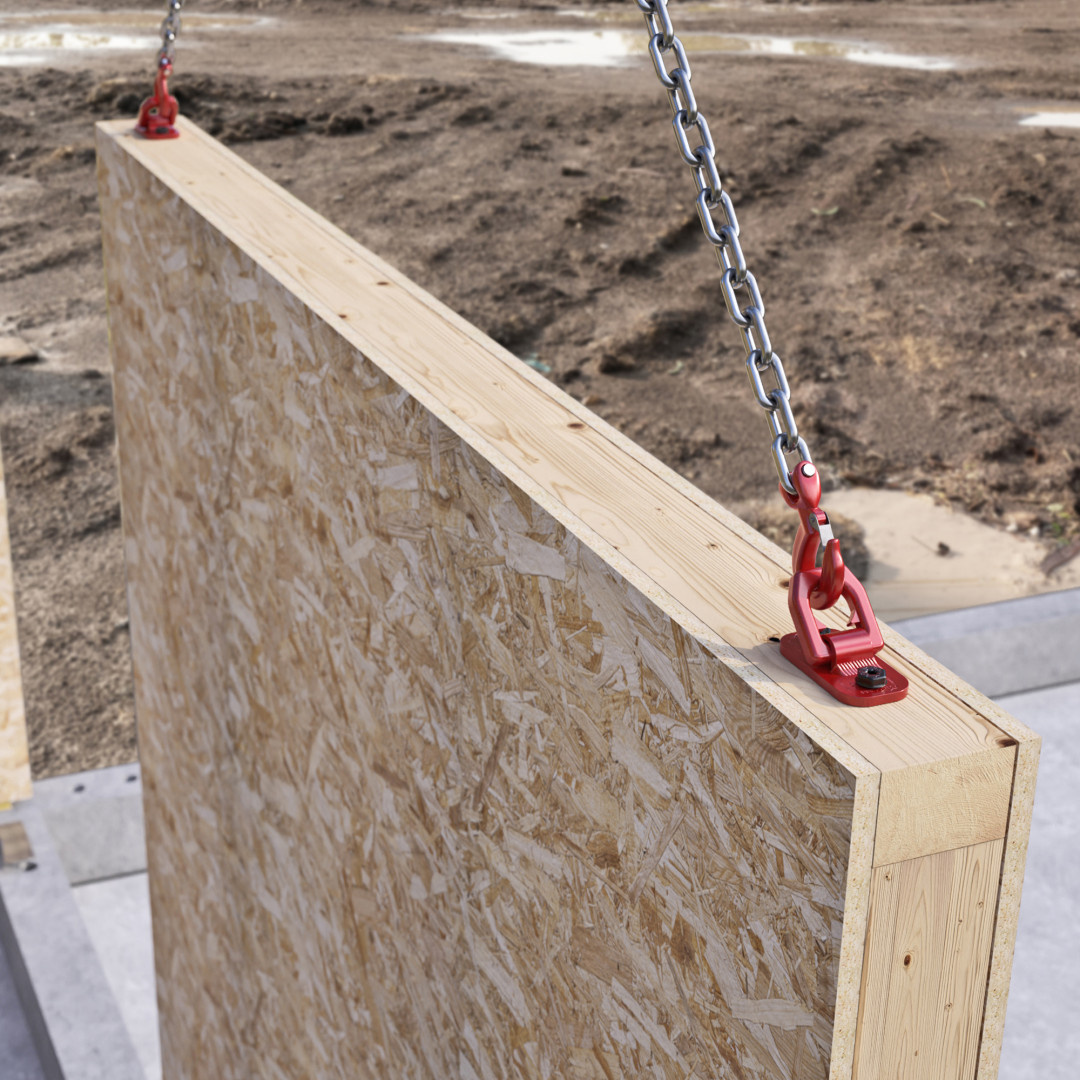

prefab houtskeletbouw wanden
CLT-panelen voor vloer of wand

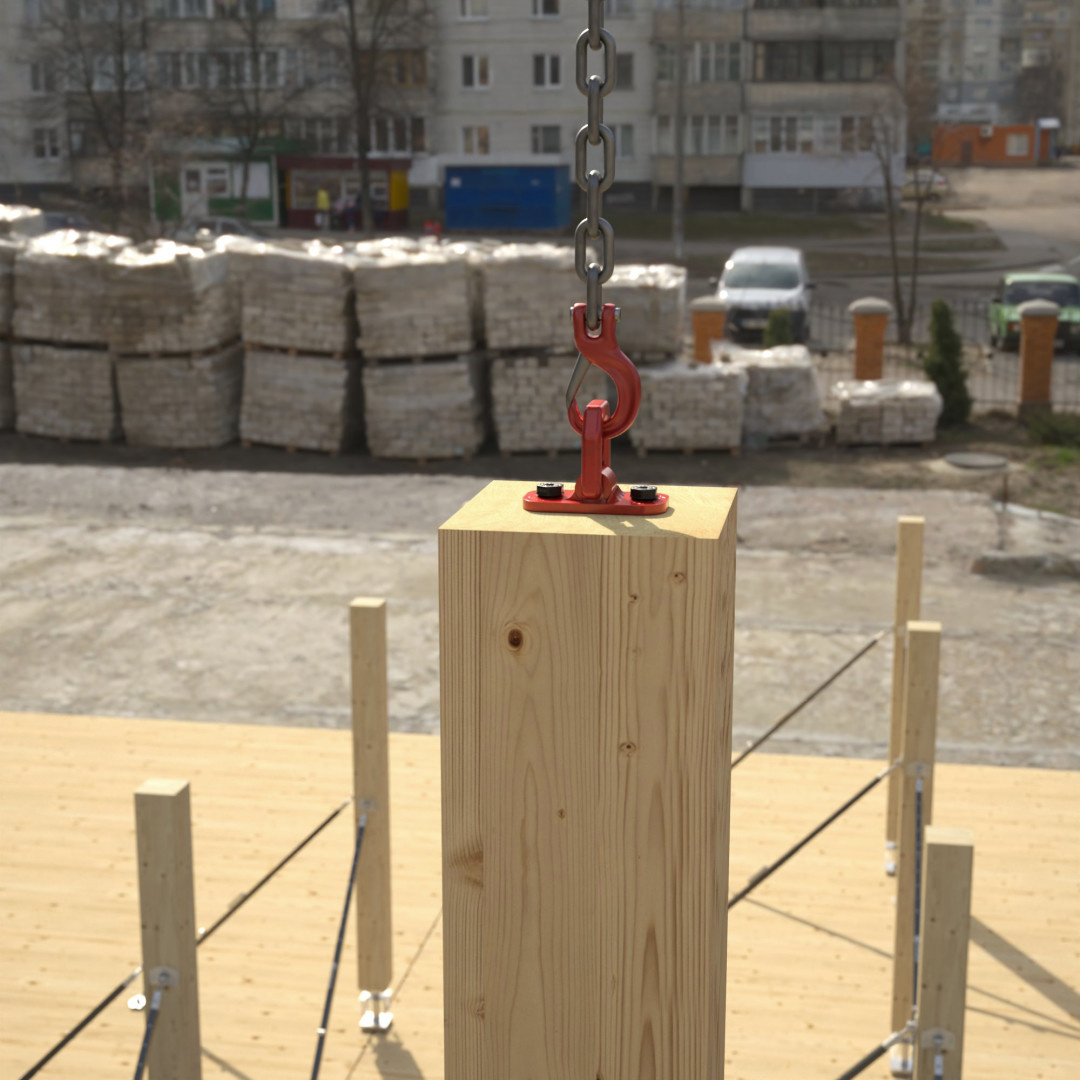

massief houten of gelamineerde balken
houten kolommen en stijlen
lichte prefab dakconstructies
kleinere houten bouwelementen in werkplaats of op bouwplaats

Voordelen van Rothoblaas Raptor Mini

compact hijsmiddel voor houten elementen
maximale plaatcapaciteit tot 1.500 kg
snelle montage met slechts twee schroeven
geïntegreerde inklapbare hijshaak
geschikt voor prefab HSB, CLT, balken, kolommen en lichte dakconstructies
gecertificeerd volgens Machinerichtlijn 2006/42/CE
veilig en flexibel hijsen, ook bij beperkte ruimte
geschikt voor professioneel gebruik in houtbouw en prefab productie
compatibel met VGS PLATE, HBS PLATE / HBS PLATE EVO en VGS met HUS10-ring

Technische specificaties

Productnaam	Rothoblaas Raptor Mini
Artikelcode	RAPMINI
Producttype	hijs- en transportmiddel voor houten elementen
Maximale plaatcapaciteit	1.500 kg / 1,5 ton
Afmetingen plaat	60 × 120 mm
Plaatdikte	8 mm
Gatdiameter	Ø 13 mm
Bevestiging	2 geschikte Rothoblaas-schroeven
Geschikte schroeven	VGS PLATE Ø11 mm, HBS PLATE / HBS PLATE EVO Ø10 mm, VGS Ø11 mm met HUS10-ring
Certificering	Machinerichtlijn 2006/42/CE
Verpakking	1 stuk

Configuratie en hijscapaciteit

De maximale capaciteit van de Raptor Mini-plaat is 1.500 kg. De daadwerkelijke hijscapaciteit per ankerpunt hangt echter af van de gekozen schroef, schroeflengte, houtsoort, houtdikte, elementopbouw, positie van de hijsplaat en de hijshoek.

Belangrijk: de capaciteit van een hijspunt neemt af wanneer de hijshoek groter wordt. Controleer daarom altijd de Rothoblaas-belastingtabellen en montagehandleiding voor de juiste configuratie.

Bij toepassing met VGS PLATE-schroeven kan de maximale plaatcapaciteit van 1.500 kg worden bereikt in specifieke configuraties. Bij grotere hijshoeken of kortere schroeven is de toegestane capaciteit lager. Gebruik daarom altijd de juiste schroeflengte en volg de technische documentatie van Rothoblaas.

Bevestigingsmiddelen voor Raptor Mini

Rothoblaas Raptor Mini wordt bevestigd met twee geschikte schroeven. De keuze van het bevestigingsmiddel is bepalend voor de veilige toepassing en de toegestane hijscapaciteit.

Bevestigingsmiddel	Toepassing
VGS PLATE Ø11 mm	schroef voor hijssystemen; onder voorwaarden herbruikbaar voor transport
HBS PLATE / HBS PLATE EVO Ø10 mm	geschikte plaatschroef; bij hijstoepassingen niet hergebruiken
VGS Ø11 mm + HUS10-ring	alternatieve bevestiging met ring volgens Rothoblaas-documentatie
Torque Limiter / koppelbegrenzer	voor gecontroleerd aandraaien volgens het voorgeschreven aandraaimoment
Bear Momentsleutel	voor gecontroleerd aandraaien volgens het voorgeschreven aandraaimoment

Voor gecontroleerde montage adviseert Rothoblaas het juiste aandraaimoment aan te houden. Gebruik bij voorkeur een momentschroevendraaier, momentsleutel of geschikte torque limiter. Slagmoersleutels of impactdrivers zijn niet toegestaan voor deze toepassing.

Veilig gebruik

Raptor Mini is een professioneel hijsmiddel. Gebruik het product uitsluitend volgens de Rothoblaas-handleiding en laat hijswerk uitvoeren door bevoegd en geïnstrueerd personeel.

Veiligheidsadvies: controleer de Raptor Mini vóór elk gebruik visueel op schade, vervorming of slijtage. Gebruik het product niet bij defecten. Reparaties zijn niet toegestaan. Hijs nooit personen en zorg dat niemand onder een gehesen last staat.

Na hijswerk moeten HBS PLATE- en VGS-schroeven om veiligheidsredenen worden verwijderd en afgevoerd. Alleen VGS PLATE-schroeven kunnen onder specifieke voorwaarden opnieuw worden gebruikt voor transport. Raadpleeg hiervoor altijd de actuele Rothoblaas-documentatie.

Wanneer kies je Raptor Mini?

Product	Kies dit wanneer
Rothoblaas Raptor Mini	je kleinere houten elementen tot 1,5 ton wilt hijsen met een compact systeem
Rothoblaas Raptor	je zwaardere houten of CLT-elementen wilt hijsen met een hogere capaciteit
Rothoblaas Raptor Maxi	je binnen het Rothoblaas hijsassortiment een zwaardere oplossing nodig hebt
Rothoblaas Wasp	je een alternatief hijsmiddel binnen de Rothoblaas lifting range zoekt
Rothoblaas Octopus	je een herbruikbaar hijsoog zoekt voor HSB- en CLT-elementen in lagere capaciteit

Achtergrondinformatie

In prefab houtbouw, houtskeletbouw en CLT-montage is veilig en efficiënt hijsen essentieel. Houten elementen worden vaak onder tijdsdruk geproduceerd, getransporteerd en geplaatst. Een compact hijsmiddel zoals Raptor Mini helpt om kleinere elementen snel te voorzien van een betrouwbaar hijspunt.

De Raptor Mini is vooral geschikt wanneer een grote hijsplaat overbodig is, maar een professioneel gecertificeerd hijssysteem wel noodzakelijk blijft. Denk aan kleinere HSB-wanden, balken, kolommen, CLT-panelen en lichte dakconstructies.

Levering

Rothoblaas Raptor Mini wordt geleverd per stuk. Geschikte bevestigingsmiddelen, zoals VGS PLATE, HBS PLATE / HBS PLATE EVO of VGS met HUS10-ring, moeten apart worden gekozen op basis van toepassing, elementdikte, hijshoek en vereiste capaciteit.
