Raptor transport- en hijsoog 3,15t

€139,95 Excl. btw

Stukprijs : €139,95 / Stuk

Koop 5 voor €132,95 per stuk en bespaar 5%
Koop 10 voor €125,96 per stuk en bespaar 10%
Koop 20 voor €118,96 per stuk en bespaar 15%

Rothoblaas Raptor is een gecertificeerd transport- en hijsoog voor houten en CLT-elementen tot 3,15 ton. De hijsplaat kan worden gemonteerd met 6, 4 of 2 schroeven en is geschikt voor prefab houtbouw, CLT-panelen, balken en modulaire structuren.

Op voorraad

1-3 werkdagen

Aantal

- +

Toevoegen aan winkelwagen

Aan verlanglijst toevoegen

Snel bezorgd op locatie
Afhalen te Oud Gastel
Bouw- of Klusproject? Vraag een offerte aan
Meer informatie? Neem contact op over dit product
Toevoegen aan vergelijking

Productomschrijving

Samengevat: Rothoblaas Raptor is een gecertificeerd transport- en hijsoog voor houten en CLT-elementen tot 3,15 ton. De hijsplaat kan worden toegepast met 6, 4 of 2 schroeven en is geschikt voor prefab houtbouw, CLT-panelen, balken, geribbelde elementen en modulaire houtconstructies.

Rothoblaas Raptor transport- en hijsoog 3,15t

Rothoblaas Raptor is een professioneel transport- en hijsoog voor het hijsen en verplaatsen van houten elementen. Het hijsmiddel is ontwikkeld voor prefab houtbouw, CLT-montage en het transporteren van zwaardere houten constructiedelen. Raptor is geschikt voor veel verschillende hijsconfiguraties en kan worden toegepast bij zowel axiale als laterale belastingen.

De plaat is gecertificeerd volgens de Machinerichtlijn 2006/42/EC en heeft een maximale werklast van 3,15 ton. Door de slimme configuratie met 6, 4 of 2 schroeven kan de Raptor worden afgestemd op de toepassing: van lichtere panelen tot zwaardere prefab modules.

Wat is de Rothoblaas Raptor?

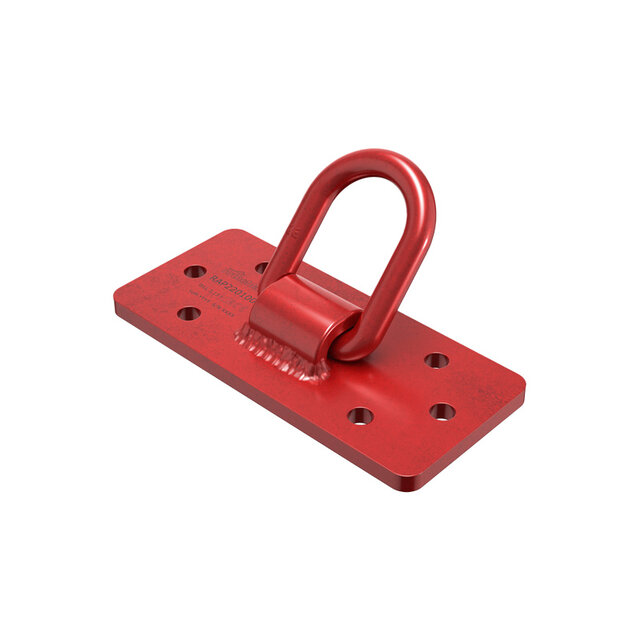

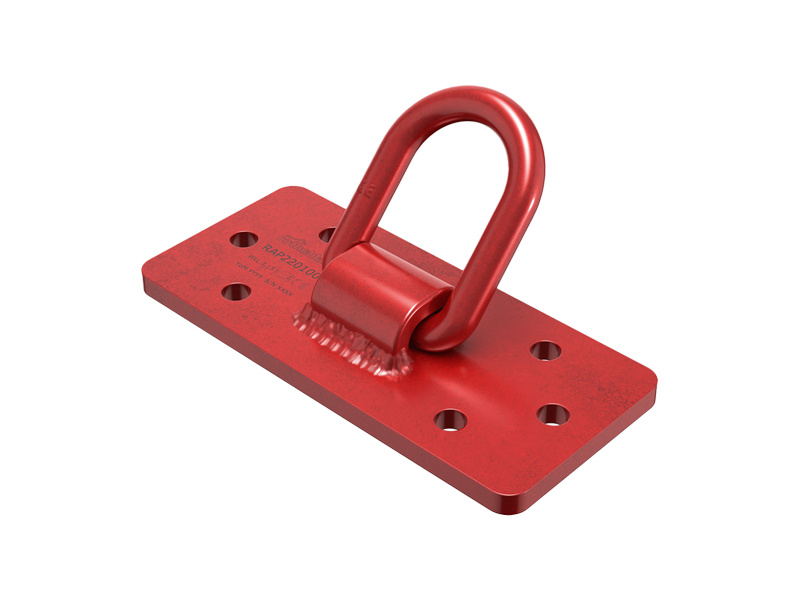

Raptor is een hijs- en transportplaat voor houten elementen. De robuuste metalen plaat en stalen hijshaak zorgen voor een veilig hijspunt bij het verplaatsen van houten bouwelementen. De rode coating verbetert de zichtbaarheid op de bouwplaats en draagt bij aan een herkenbare, veilige toepassing.

Het systeem is ontworpen voor verschillende handlingconfiguraties. De Raptor kan worden gebruikt bij uiteenlopende kettinghoeken en werkt effectief bij trekbelasting, schuifbelasting en tussenliggende configuraties. Hierdoor is het een veelzijdig hijsmiddel voor de prefab houtbouw en CLT-sector.

Toepassing van Raptor

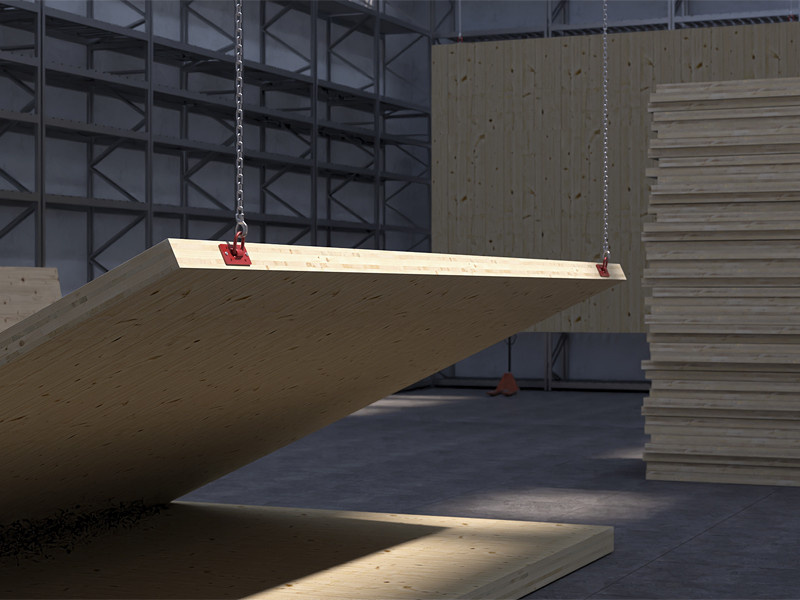

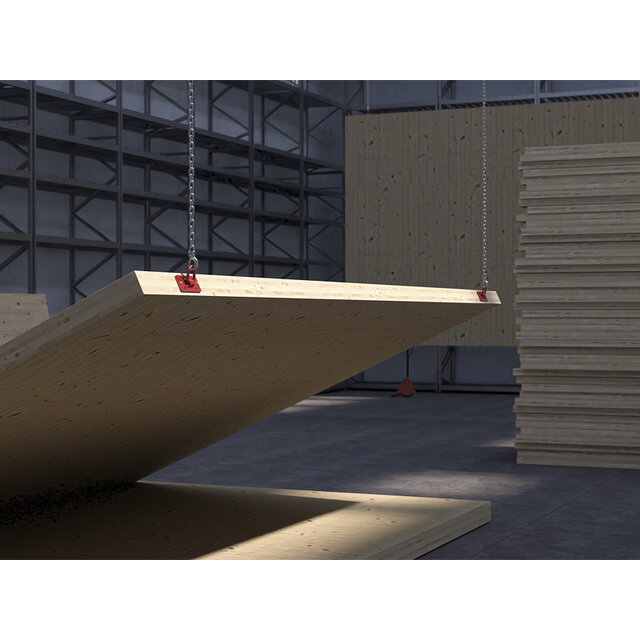

Rothoblaas Raptor is geschikt voor het hijsen en transporteren van houten en CLT-elementen. Typische toepassingen zijn:

CLT-panelen voor vloer- en wandelementen
massieve houten of gelamineerde balken
geprefabriceerde houtskeletwanden
geribbelde constructie-elementen
geprefabriceerde modulaire houtconstructies
speciale houten constructies
prefab productie en montage op de bouwplaats

Voordelen van Rothoblaas Raptor

gecertificeerd hijs- en transportmiddel voor houten elementen
maximale werklast tot 3,15 ton
geschikt voor CLT, HSB, balken, rib-elementen en prefab modules
toepasbaar met 6, 4 of 2 schroeven
geschikt voor verschillende kettinghoeken en hijsconfiguraties
bruikbaar bij axiale en laterale belastingen
robuuste metalen plaat met stalen hijshaak
rode coating voor betere zichtbaarheid op de bouwplaats
ook inzetbaar als tijdelijk ankerpunt voor valbeveiliging, uitsluitend volgens Rothoblaas-documentatie

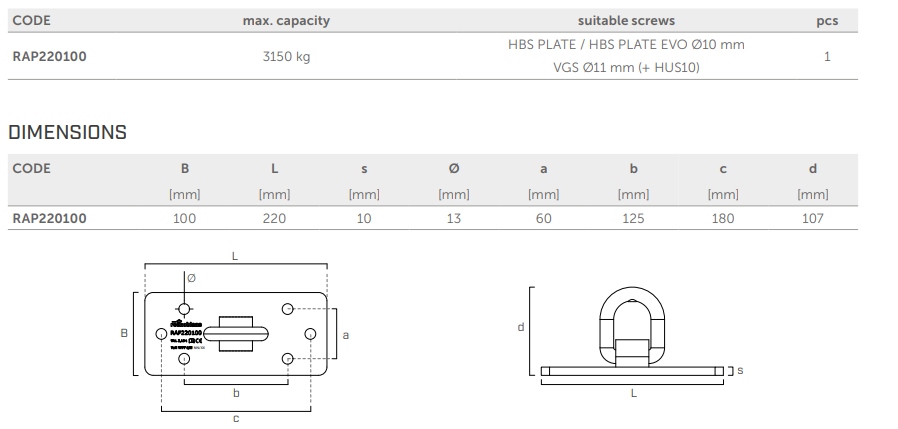

Technische specificaties

Productnaam	Rothoblaas Raptor
Artikelcode	RAP220100
Producttype	transport- en hijsoog voor houten elementen
Maximale werklast	3.150 kg / 3,15 ton
Plaatmaat	100 × 220 mm
Plaatdikte	10 mm
Gatdiameter	Ø 13 mm
Bevestiging	2, 4 of 6 geschikte Rothoblaas-schroeven
Geschikte schroeven	VGS PLATE Ø11 mm, HBS PLATE / HBS PLATE EVO Ø10 mm, VGS Ø11 mm met HUS10-ring
Certificering	Machinerichtlijn 2006/42/EC
Verpakking	1 stuk

Configuratie: 6, 4 of 2 schroeven

Rothoblaas Raptor kan in drie modi worden geconfigureerd. De juiste configuratie hangt af van het gewicht van het element, de toepassing, de elementopbouw, de houtkwaliteit, de schroeflengte en de hijshoek.

Configuratie	Toepassing
6 schroeven	voor maximale sterkte en capaciteit, bijvoorbeeld bij zwaardere prefab modules
4 schroeven	voor middelzware toepassingen, zoals grotere balken of vloerelementen
2 schroeven	voor lichtere en smallere elementen, zoals bepaalde wandelementen

Belangrijk: de schroeven moeten symmetrisch worden aangebracht. De maximale capaciteit wordt niet automatisch in elke configuratie bereikt. Controleer altijd de Rothoblaas-belastingtabellen en montagehandleiding voor de juiste toepassing.

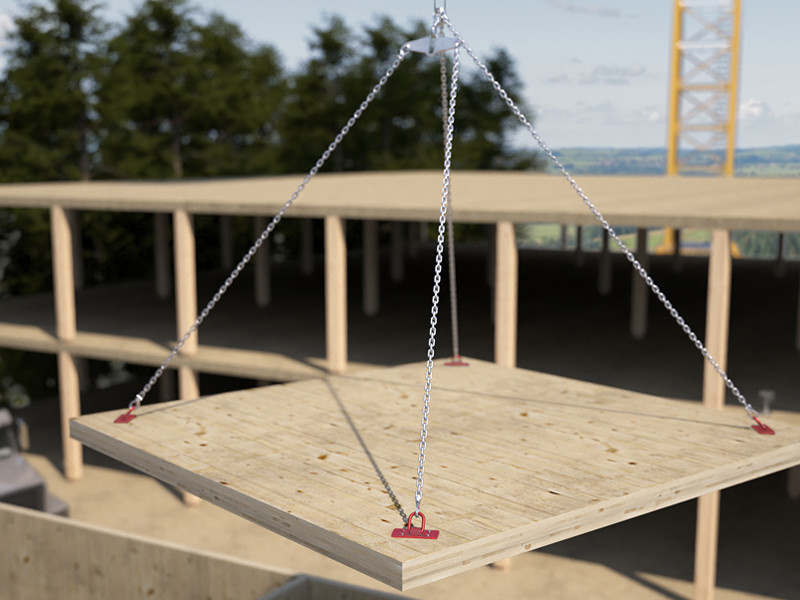

Bij grotere hijshoeken neemt de belasting op de schroeven toe. Gebruik waar mogelijk een balancer of traverse om de hijshoek te beperken. Bij asymmetrische plaatsing van hijspunten kan de belasting ongelijk worden verdeeld over de ankerpunten.

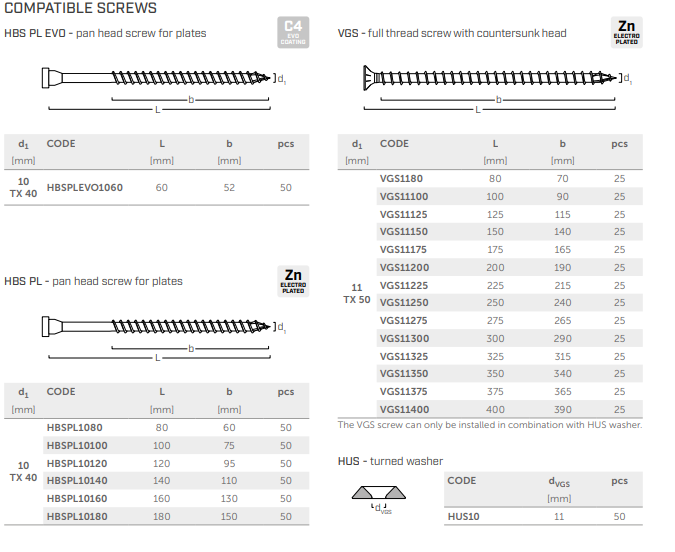

Bevestigingsmiddelen voor Raptor

De keuze van de juiste schroef is bepalend voor een veilige toepassing. Raptor mag uitsluitend worden toegepast met geschikte Rothoblaas-schroeven volgens de technische documentatie.

Bevestigingsmiddel	Toepassing
VGS PLATE Ø11 mm	schroef voor hijssystemen; onder specifieke voorwaarden herbruikbaar voor transport
HBS PLATE / HBS PLATE EVO Ø10 mm	geschikte plaatschroef; bij hijstoepassingen niet hergebruiken
VGS Ø11 mm + HUS10-ring	alternatieve bevestiging met ring volgens Rothoblaas-documentatie
Torque Limiter / koppelbegrenzer	voor gecontroleerd aandraaien volgens het voorgeschreven aandraaimoment
Bear Momentsleutel	voor gecontroleerd aandraaien volgens het voorgeschreven aandraaimoment

Voor gecontroleerde montage adviseert Rothoblaas het juiste aandraaimoment aan te houden. Gebruik bij voorkeur een momentsleutel of torque limiter. Slagmoersleutels of impactdrivers zijn niet geschikt voor deze toepassing.

Veilig gebruik

Raptor is een professioneel hijsmiddel. Gebruik het product uitsluitend volgens de Rothoblaas-handleiding en laat hijswerk uitvoeren door bevoegd en geïnstrueerd personeel.

Veiligheidsadvies: controleer de Raptor vóór elk gebruik visueel op schade, vervorming, slijtage of onleesbare markering. Gebruik het product niet bij defecten. Reparaties zijn niet toegestaan. Hijs nooit personen en zorg dat niemand onder een gehesen last staat.

Na hijswerk moeten HBS PLATE- en VGS-schroeven om veiligheidsredenen worden verwijderd en afgevoerd. Alleen VGS PLATE-schroeven kunnen onder specifieke voorwaarden opnieuw worden gebruikt voor transport. Raadpleeg hiervoor altijd de actuele Rothoblaas-instructies.

Gebruik als tijdelijk ankerpunt

Rothoblaas omschrijft Raptor als een product met twee functies: de plaat kan worden gebruikt als hijsmiddel voor het transporteren van houten elementen en, onder specifieke voorwaarden, als tijdelijk ankerpunt voor valbeveiliging.

Let op: gebruik als tijdelijk ankerpunt voor valbeveiliging mag uitsluitend volgens de Rothoblaas-documentatie en geldende veiligheidsvoorschriften. Controleer vooraf of de toepassing, ondergrond, bevestiging en configuratie hiervoor geschikt zijn.

Wanneer kies je Raptor?

Product	Kies dit wanneer
Rothoblaas Raptor Mini	je kleinere houten elementen tot 1,5 ton wilt hijsen met een compact systeem
Rothoblaas Raptor	je standaard houten of CLT-elementen wilt hijsen tot 3,15 ton met 2, 4 of 6 schroeven
Rothoblaas Raptor Maxi	je zware prefab modules, grote CLT-panelen, hybride hout-beton vloeren of zware balken wilt hijsen
Rothoblaas Octopus	je een herbruikbaar hijsoog zoekt voor HSB- en CLT-elementen in lagere capaciteit

Achtergrondinformatie

Bij prefab houtbouw en CLT-montage is een betrouwbaar hijspunt essentieel. Het gewicht van het element, de hijshoek, de positie van de plaat en het gekozen bevestigingsmiddel bepalen samen de veilige configuratie.

Raptor is vooral interessant voor houtbouwers die één robuust hijssysteem willen toepassen bij verschillende elementtypes. Dankzij de drie configuraties met 6, 4 of 2 schroeven kan het systeem worden aangepast aan veelvoorkomende toepassingen op de bouwplaats en in de prefab productie.

Levering

Rothoblaas Raptor wordt geleverd per stuk. Geschikte bevestigingsmiddelen, zoals VGS PLATE, HBS PLATE / HBS PLATE EVO of VGS met HUS10-ring, moeten apart worden gekozen op basis van toepassing, elementdikte, hijshoek en vereiste capaciteit. Levering doorgaans 1–3 werkdagen, afhankelijk van voorraad.
