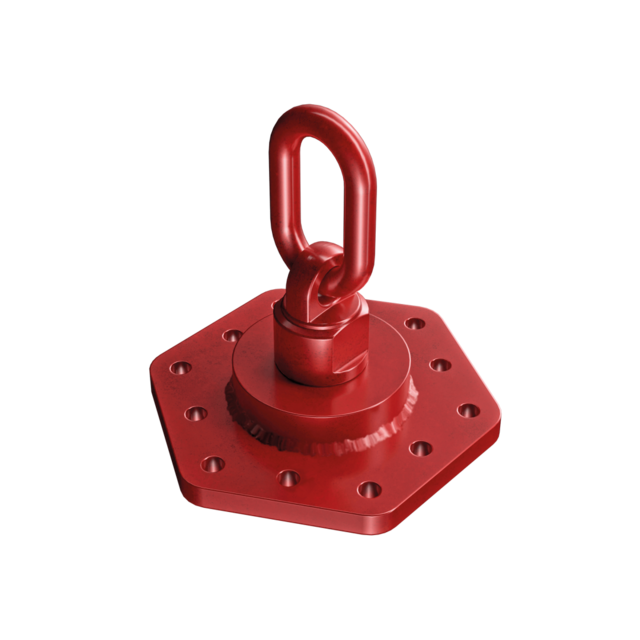

Rothoblaas Raptor Maxi | Zwaar Hijs- en Transportmiddel voor houten elementen tot 7 ton

€529,00 Excl. btw

Stukprijs : €529,00 / Stuk

Koop 5 voor €502,55 per stuk en bespaar 5%
Koop 10 voor €476,10 per stuk en bespaar 10%
Koop 20 voor €449,65 per stuk en bespaar 15%

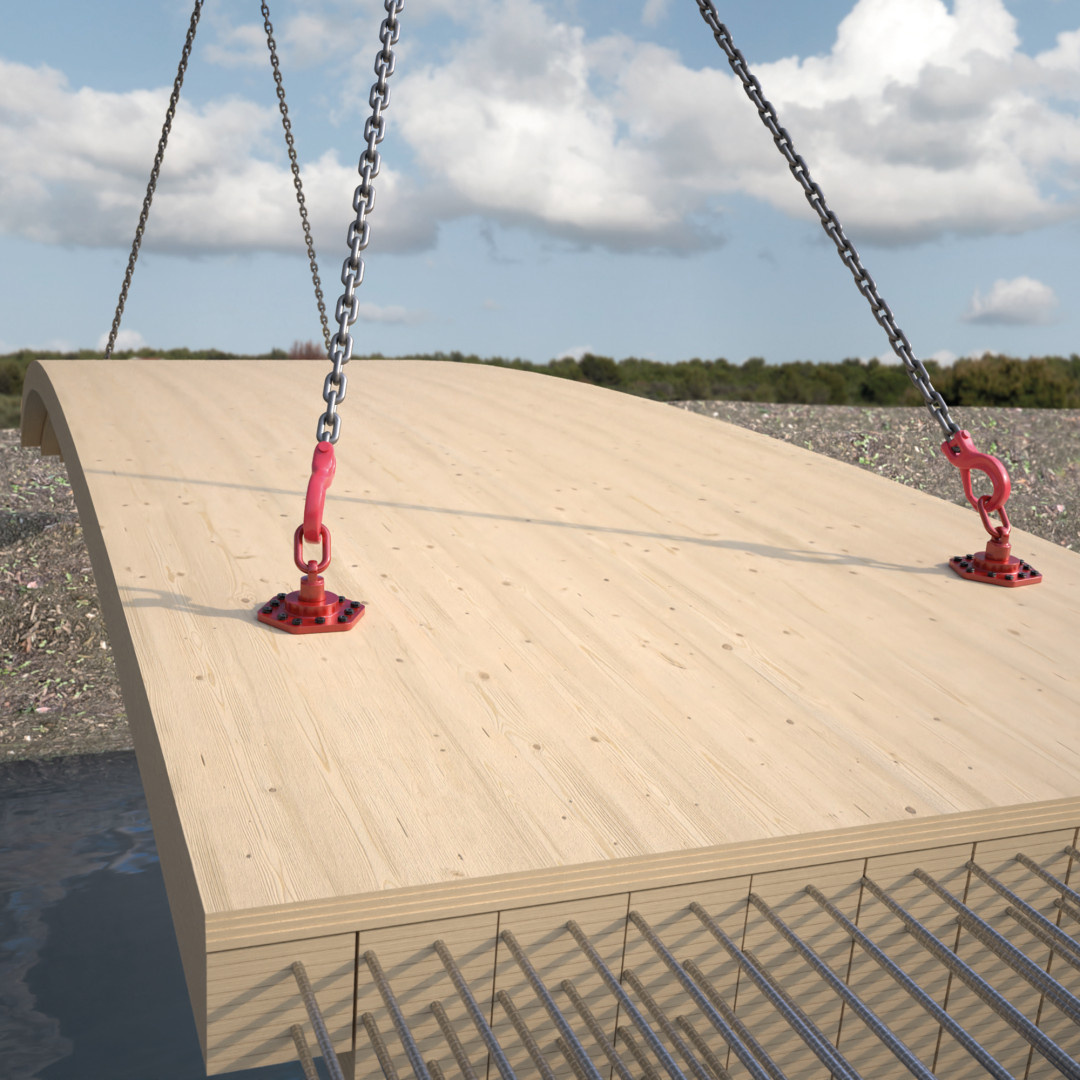

Rothoblaas Raptor Maxi is een zwaar gecertificeerd hijs- en transportmiddel voor grote houten elementen tot 7 ton. Geschikt voor zware prefab modules, grote CLT-panelen, hybride hout-beton vloerelementen, zware balken en speciale houtconstructies.

Op voorraad

3 - 5 werkdagen

Aantal

- +

Toevoegen aan winkelwagen

Aan verlanglijst toevoegen

Snel bezorgd op locatie
Afhalen te Oud Gastel
Bouw- of Klusproject? Vraag een offerte aan
Meer informatie? Neem contact op over dit product
Toevoegen aan vergelijking

Productomschrijving

Samengevat: Rothoblaas Raptor Maxi is een zwaar, gecertificeerd hijs- en transportmiddel voor grote houten elementen tot maximaal 7 ton. Geschikt voor zware prefab modules, grote CLT-panelen, hybride hout-beton vloerelementen, zware balken en speciale houtconstructies.

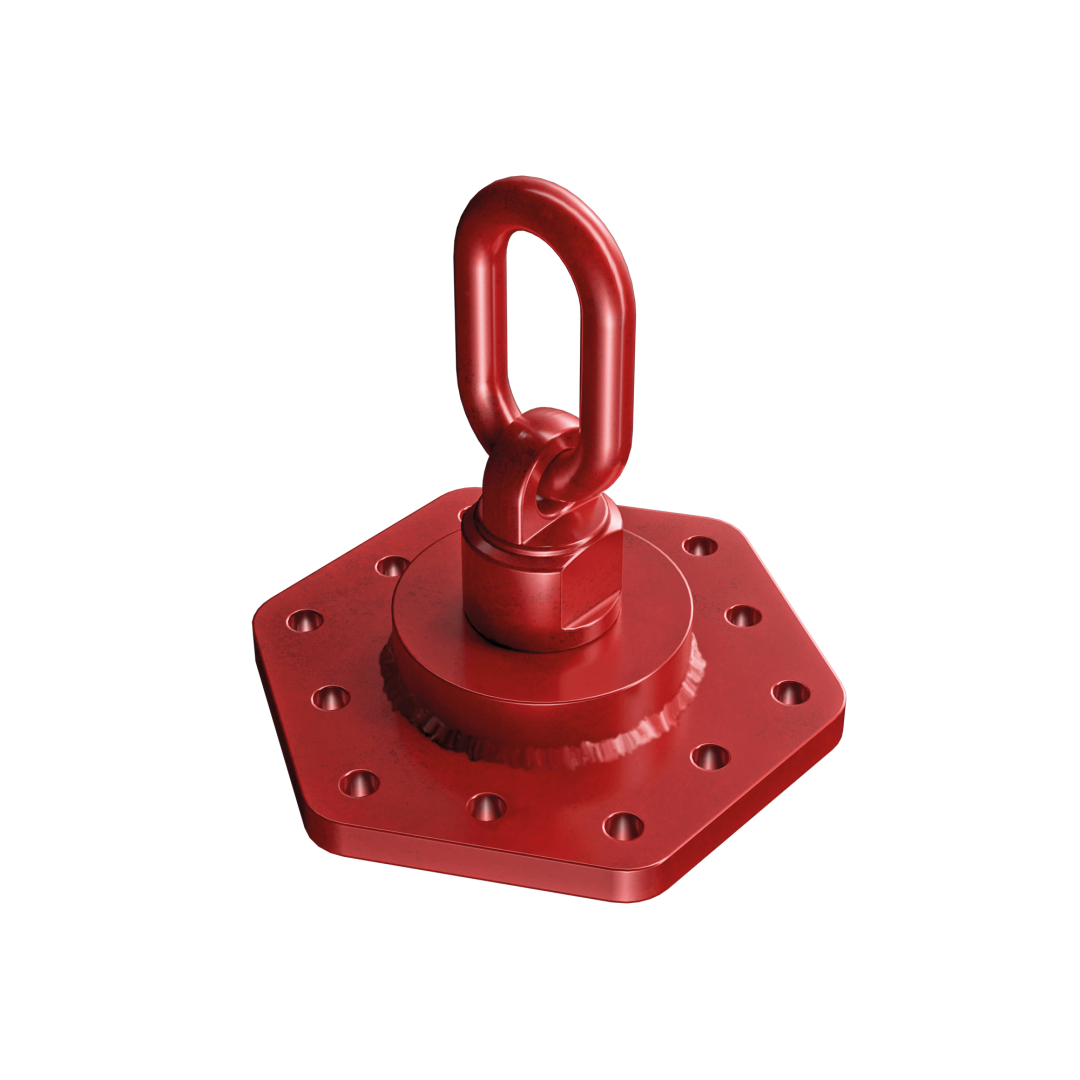

Rothoblaas Raptor Maxi

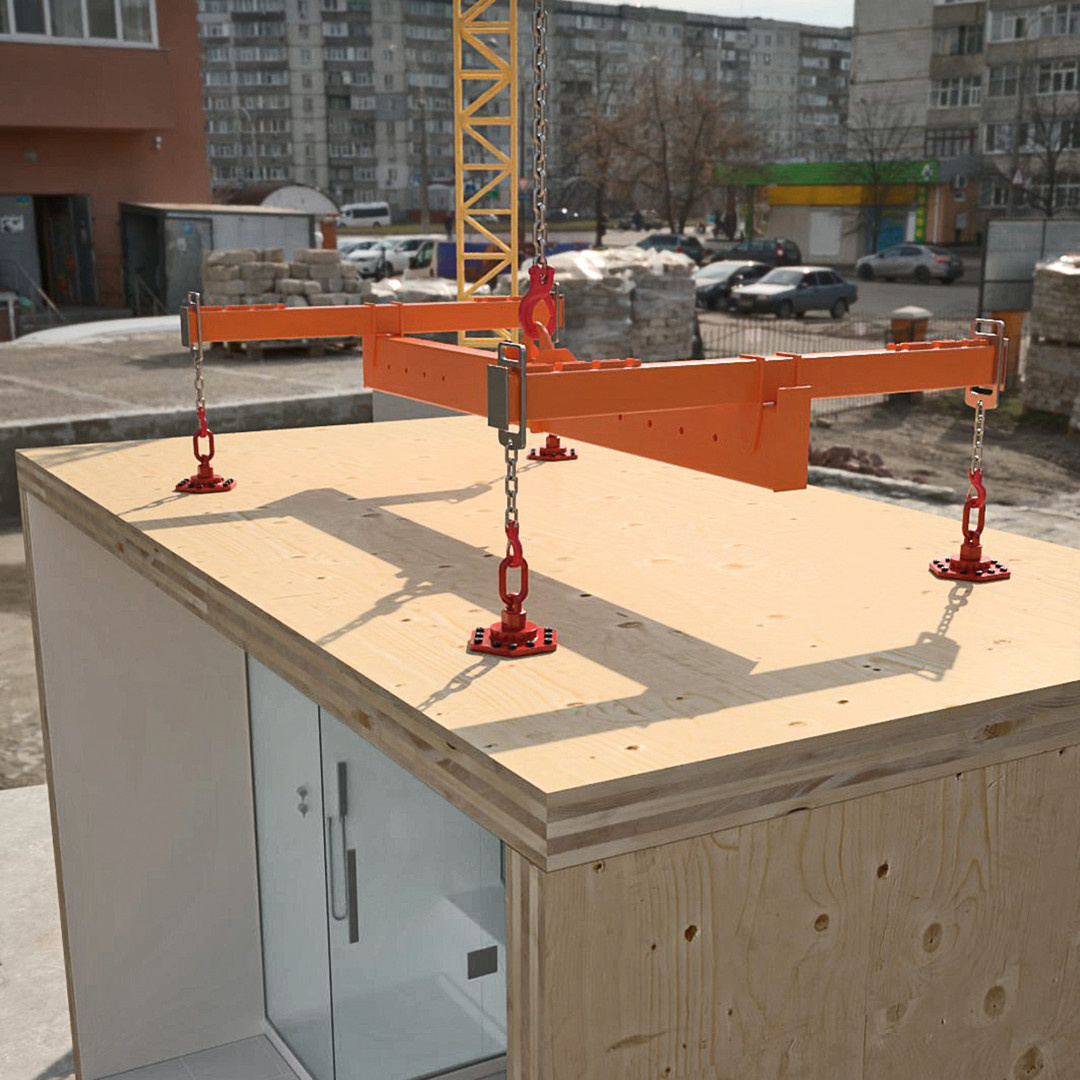

Rothoblaas Raptor Maxi is een zwaar hijs- en transportmiddel voor grote houten elementen. De Raptor Maxi is ontwikkeld voor professioneel hijswerk in de houtbouw, zoals het verplaatsen en monteren van zware prefab modules, grote CLT-elementen, hybride hout-beton vloerelementen en zware houten balken.

Dankzij de mogelijkheid om de transportplaat met 6, 8, 10 of 12 schroeven te bevestigen, kan de configuratie worden afgestemd op het gewicht van het element, de toepassing en de gewenste veiligheidsmarge. De geïntegreerde draaibare hijshaak maakt het mogelijk om de last vanuit verschillende richtingen aan te slaan, zonder dat de plaat exact in de hijsrichting hoeft te worden uitgelijnd.

Wat is de Rothoblaas Raptor Maxi?

Raptor Maxi is de zware uitvoering binnen de Rothoblaas Raptor hijsoplossingen. Waar Raptor Mini bedoeld is voor kleinere houten elementen en de standaard Raptor voor reguliere houtbouw- en CLT-toepassingen, is de Raptor Maxi ontwikkeld voor zwaardere elementen en veeleisende hijssituaties.

De hijsplaat is geschikt voor houten constructies waarbij een hoge capaciteit, duidelijke configuratie en gecontroleerde montage belangrijk zijn. Denk aan grote prefab houtbouwmodules, CLT-wanden, CLT-vloeren, gelamineerde balken en speciale zware houtconstructies.

Toepassing van Raptor Maxi

Rothoblaas Raptor Maxi is ontwikkeld voor het hijsen en transporteren van zware houten elementen. Het systeem is geschikt voor onder andere:

zware prefab houtbouwmodules
grote CLT-wandpanelen
grote CLT-vloerpanelen
hybride hout-beton vloerelementen
grote massief houten of gelamineerde balken
zware speciale houtconstructies
professionele prefab productie en montage op de bouwplaats

Voordelen van Rothoblaas Raptor Maxi

zwaar hijs- en transportmiddel voor houten elementen
maximale plaatcapaciteit tot 7.000 kg / 7 ton
geschikt voor grote CLT-panelen en zware prefab modules
bevestiging mogelijk met 6, 8, 10 of 12 schroeven
geïntegreerde draaibare hijshaak voor aanslaan vanuit verschillende richtingen
geschikt voor hoge veiligheidseisen bij professioneel hijswerk
gecertificeerd volgens Machinerichtlijn 2006/42/CE
compatibel met VGS PLATE, HBS PLATE en VGS met HUS10-ring
onder voorwaarden toepasbaar met herbruikbare VGS PLATE-schroeven

Technische specificaties

Productnaam	Rothoblaas Raptor Maxi
Artikelcode	RAPMAXI
Producttype	hijs- en transportmiddel voor zware houten elementen
Maximale plaatcapaciteit	7.000 kg / 7 ton
Plaatmaat	120 × 200 mm
Plaatdikte	15 mm
Gatdiameter	Ø 25 mm
Bevestiging	6, 8, 10 of 12 geschikte Rothoblaas-schroeven
Geschikte schroeven	VGS PLATE Ø11 mm, HBS PLATE Ø10 mm, VGS Ø11 mm met HUS10-ring
Certificering	Machinerichtlijn 2006/42/CE
Verpakking	1 stuk

Configuratie en hijscapaciteit

Rothoblaas Raptor Maxi kan worden bevestigd met 6, 8, 10 of 12 schroeven. Hierdoor kan de configuratie worden afgestemd op het elementgewicht, de elementopbouw, de houtkwaliteit, de gekozen schroeflengte en de hijshoek.

Belangrijk: de maximale plaatcapaciteit is 7.000 kg, maar de werkelijke hijscapaciteit hangt af van onder andere het aantal schroeven, het schroeftype, de schroeflengte, de houtkwaliteit, de elementdikte, de positie van de plaat en de hijshoek. Controleer altijd de Rothoblaas-belastingtabellen en montagehandleiding.

Configuratie	Toepassing
6 schroeven	lichtere configuratie binnen het Raptor Maxi-systeem
8 schroeven	middelzware toepassing voor grotere houten elementen
10 schroeven	zwaardere toepassing met hogere capaciteit
12 schroeven	maximale configuratie voor zware houten elementen volgens Rothoblaas-documentatie

Bij grotere hijshoeken neemt de toegestane capaciteit af. Gebruik daarom altijd de juiste configuratie en raadpleeg de actuele Rothoblaas-documentatie voor de belastingwaarden per toepassing.

Bevestigingsmiddelen voor Raptor Maxi

De keuze van het bevestigingsmiddel is bepalend voor de veilige toepassing van Raptor Maxi. Rothoblaas noemt verschillende geschikte schroeven voor gebruik met de transportplaat.

Bevestigingsmiddel	Toepassing
VGS PLATE Ø11 mm	schroef voor hijssystemen; onder voorwaarden herbruikbaar voor transport
HBS PLATE / HBS PLATE EVO Ø10 mm	geschikte plaatschroef; bij hijstoepassingen niet hergebruiken
VGS Ø11 mm + HUS10-ring	alternatieve bevestiging met ring volgens Rothoblaas-documentatie
Torque Limiter / koppelbegrenzer	voor gecontroleerd aandraaien volgens het voorgeschreven aandraaimoment
Bear Momentsleutel	voor gecontroleerd aandraaien volgens het voorgeschreven aandraaimoment

Voor montage vermeldt Rothoblaas een maximaal aandraaimoment van 35 Nm voor HBS PLATE Ø10 en 40 Nm voor VGS / VGS PLATE Ø11. Gebruik bij voorkeur een gecontroleerde montage met momentsleutel of torque limiter. Slagmoersleutels of impactdrivers zijn niet geschikt voor deze toepassing.

Veilig gebruik

Raptor Maxi is een professioneel hijsmiddel. Gebruik het product uitsluitend volgens de Rothoblaas-handleiding en laat hijswerk uitvoeren door bevoegd en geïnstrueerd personeel.

Veiligheidsadvies: controleer de Raptor Maxi vóór elk gebruik visueel op schade, vervorming of slijtage. Gebruik het product niet bij defecten. Reparaties zijn niet toegestaan. Hijs nooit personen en zorg dat niemand onder een gehesen last staat.

Na hijswerk moeten HBS PLATE- en VGS-schroeven om veiligheidsredenen worden verwijderd en afgevoerd. Alleen VGS PLATE-schroeven kunnen onder specifieke voorwaarden opnieuw worden gebruikt voor transport. Raadpleeg hiervoor altijd de actuele Rothoblaas-instructies.

Wanneer kies je Raptor Maxi?

Product	Kies dit wanneer
Rothoblaas Raptor Mini	je kleinere houten elementen tot 1,5 ton wilt hijsen met een compact systeem
Rothoblaas Raptor	je standaard houten of CLT-elementen wilt hijsen met een hogere capaciteit dan Mini
Rothoblaas Raptor Maxi	je zware prefab modules, grote CLT-panelen, hybride hout-beton vloeren of zware balken wilt hijsen
Rothoblaas Wasp	je een ander hijsmiddel binnen de Rothoblaas lifting range zoekt
Rothoblaas Octopus	je een herbruikbaar hijsoog zoekt voor HSB- en CLT-elementen in lagere capaciteit

Achtergrondinformatie

Bij zware prefab houtbouw en CLT-montage is het hijspunt een belangrijk onderdeel van de montagevoorbereiding. Het gewicht van het element, de hijshoek, de positie van de hijsplaat en het gekozen bevestigingsmiddel bepalen samen de veilige configuratie.

Raptor Maxi is bedoeld voor situaties waarin een compact of standaard hijsmiddel onvoldoende capaciteit biedt. De variabele schroefconfiguratie maakt het mogelijk om het systeem aan te passen aan zware houten elementen en hoge veiligheidseisen.

Levering

Rothoblaas Raptor Maxi wordt geleverd per stuk. Geschikte bevestigingsmiddelen, zoals VGS PLATE, HBS PLATE / HBS PLATE EVO of VGS met HUS10-ring, moeten apart worden gekozen op basis van toepassing, elementdikte, hijshoek en vereiste capaciteit. Levering doorgaans 1–3 werkdagen, afhankelijk van voorraad.
