Rothoblaas JIG VGZ 45° – Boormal 45 graden voor houtbouw en CLT

€99,95 Excl. btw

Stukprijs : €99,95 / Stuk

Koop 5 voor €94,95 per stuk en bespaar 5%
Koop 10 voor €89,96 per stuk en bespaar 10%
Koop 20 voor €84,96 per stuk en bespaar 15%

Rothoblaas JIG VGZ 45° is een RVS boor- en schroefmal voor het snel en nauwkeurig plaatsen van 45° schroefverbindingen in houtbouw, CLT, LVL, balken, vloeren en hout-beton verbindingen.

Op voorraad

1-3 werkdagen

Aantal

- +

Toevoegen aan winkelwagen

Aan verlanglijst toevoegen

Snel bezorgd op locatie
Afhalen te Oud Gastel
Bouw- of Klusproject? Vraag een offerte aan
Meer informatie? Neem contact op over dit product
Toevoegen aan vergelijking

Productomschrijving

Samengevat: Rothoblaas JIG VGZ 45° is een RVS boor- en schroefmal voor het snel en nauwkeurig plaatsen van 45° schroefverbindingen in houtbouw. Geschikt voor balken, vloeren, massief hout, CLT, LVL en hout-beton verbindingen.

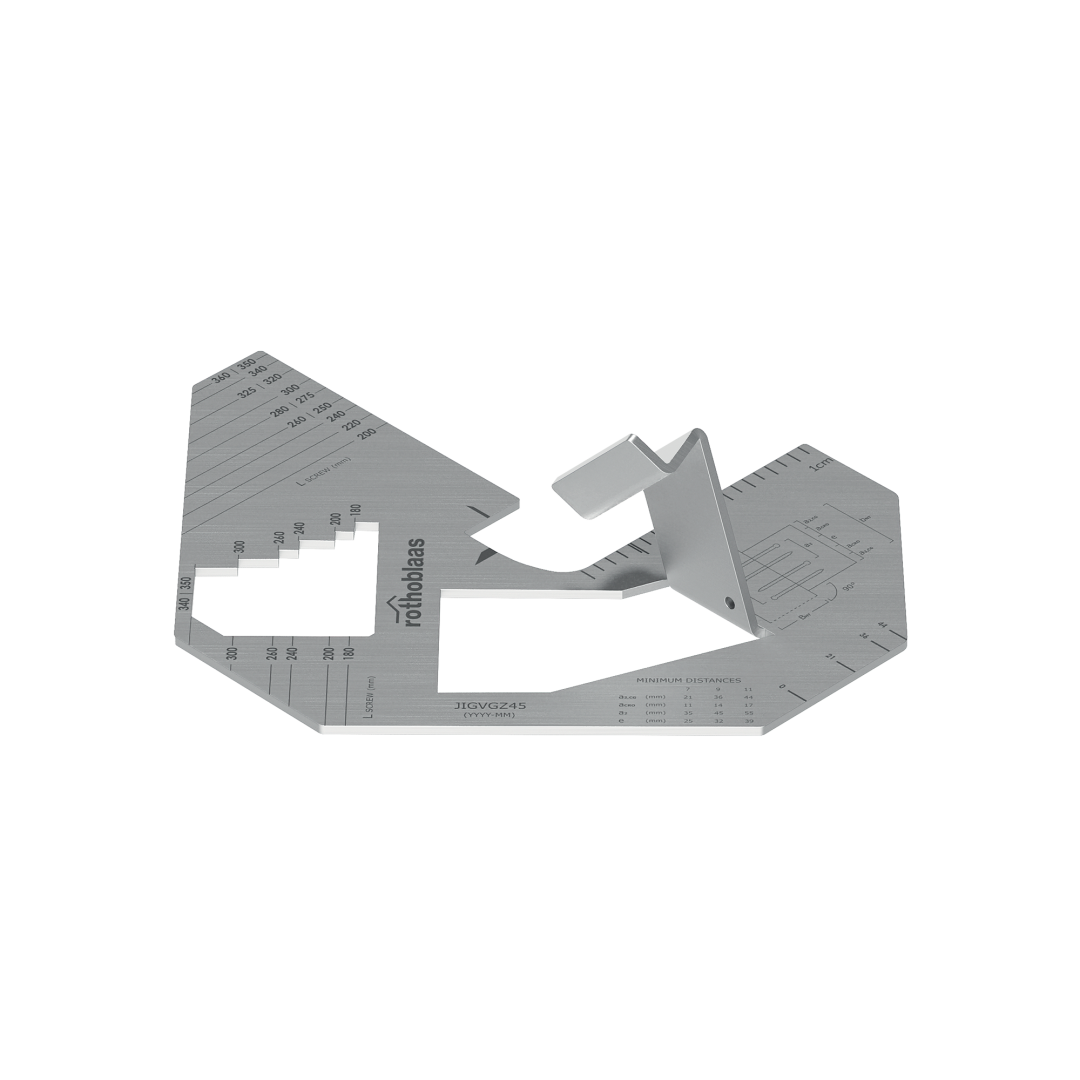

Rothoblaas JIG VGZ 45°

Rothoblaas JIG VGZ 45° is een professionele boor- en schroefmal voor het maken van nauwkeurige 45 graden schroefverbindingen in houtbouw. De mal helpt om schroeven snel, herhaalbaar en onder de juiste hoek te plaatsen, zonder dat iedere verbinding langdurig hoeft te worden uitgemeten.

De JIG VGZ 45° is gemaakt van 3 mm dik roestvast staal en is geschikt voor toepassingen in massief hout, CLT, LVL, balken, vloeren en hout-beton verbindingen. Daarmee is deze schroefmal vooral interessant voor prefab houtbouw, CLT-montage, constructieve houtverbindingen en seriematig werk in de werkplaats.

Wat is Rothoblaas JIG VGZ 45°?

JIG VGZ 45° is een universele mal voor het positioneren van schroeven onder een hoek van 45°. Door de vaste vorm en duidelijke markeringen kan de gebruiker typische houtbouwverbindingen snel en nauwkeurig uitvoeren.

De mal wordt gebruikt als hulpmiddel bij schuin geplaatste schroeven, bijvoorbeeld bij balk-balkverbindingen, vloer-vloerverbindingen en verbindingen in CLT of LVL. Vooral bij kruislings geplaatste schroeven helpt de mal om de juiste hoek en onderlinge afstand aan te houden.

Toepassing van JIG VGZ 45°

Rothoblaas JIG VGZ 45° is ontwikkeld voor 45° schroefverbindingen in houtconstructies. Het product is geschikt voor onder andere:

45 graden schroefverbindingen in houtbouw
balk-balkverbindingen
hoofd-/secundaire balkverbindingen
vloer-vloerverbindingen
schuin geplaatste en kruislings geplaatste schroeven
massief hout, CLT en LVL
CTC hout-beton verbindingen
prefab houtbouw en seriematige montage

Voordelen van Rothoblaas JIG VGZ 45°

boor- en schroefmal voor nauwkeurige 45° schroefverbindingen
helpt om snel en herhaalbaar te werken
minder meetwerk bij veelvoorkomende houtbouwverbindingen
geschikt voor massief hout, CLT en LVL
geschikt voor balken, vloeren en hout-beton verbindingen
gemaakt van duurzaam 3 mm dik RVS
duidelijke markeringen voor correcte positionering
praktisch hulpmiddel voor prefab houtbouw en CLT-montage
te combineren met Rothoblaas VGZ, VGS en HBS schroeven afhankelijk van toepassing

Technische specificaties

Productnaam	Rothoblaas JIG VGZ 45°
Artikelcode	JIGVGZ45
Producttype	boormal / schroefmal voor 45° schroefverbindingen
Hoek	45°
Afmetingen	210 × 253 × 67 mm
Materiaal	RVS / roestvast staal
Materiaaldikte	3 mm
Toepassing	hout-houtverbindingen, balken, vloeren, CLT, LVL en CTC hout-beton verbindingen
Verpakking	1 stuk

Gebruik van JIG VGZ 45°

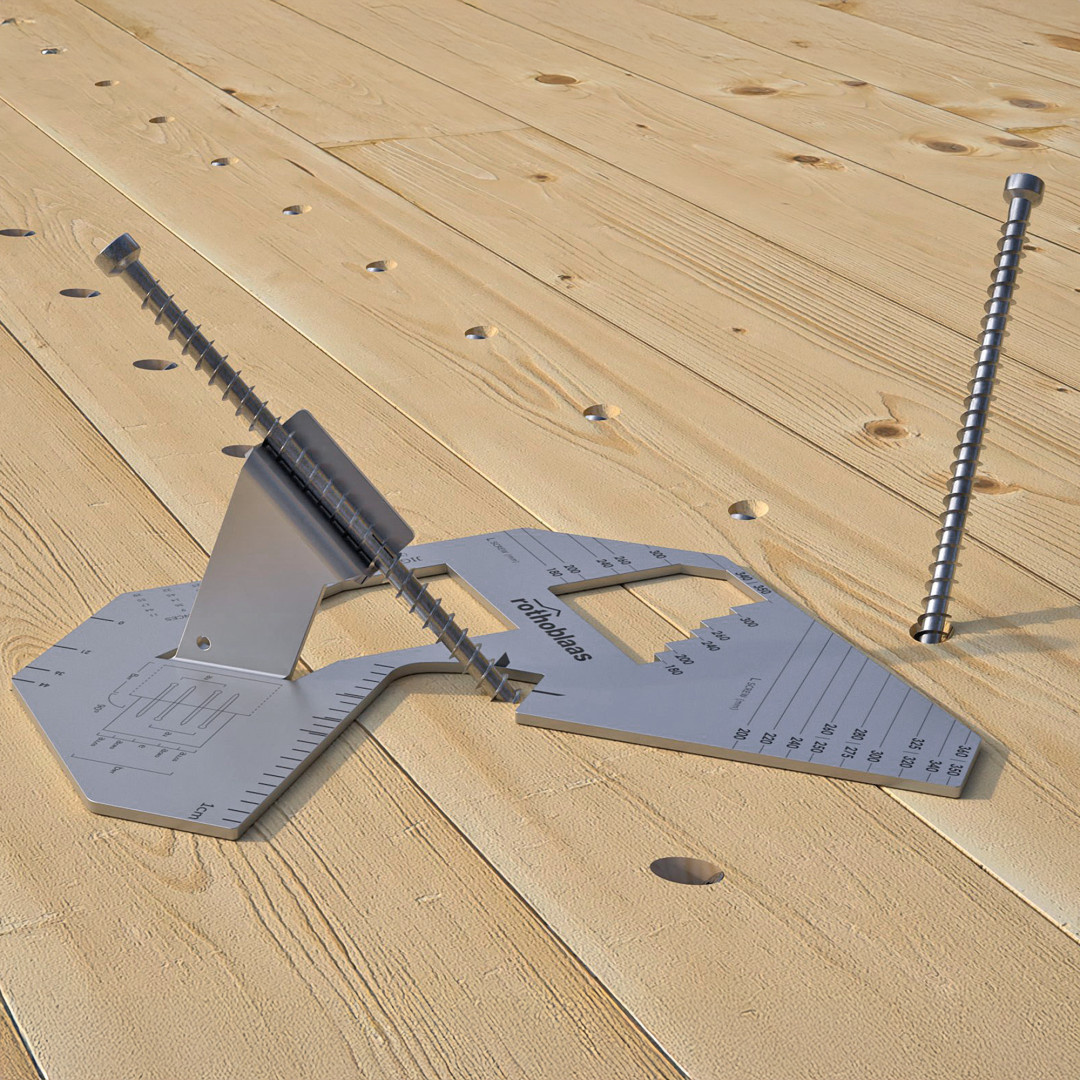

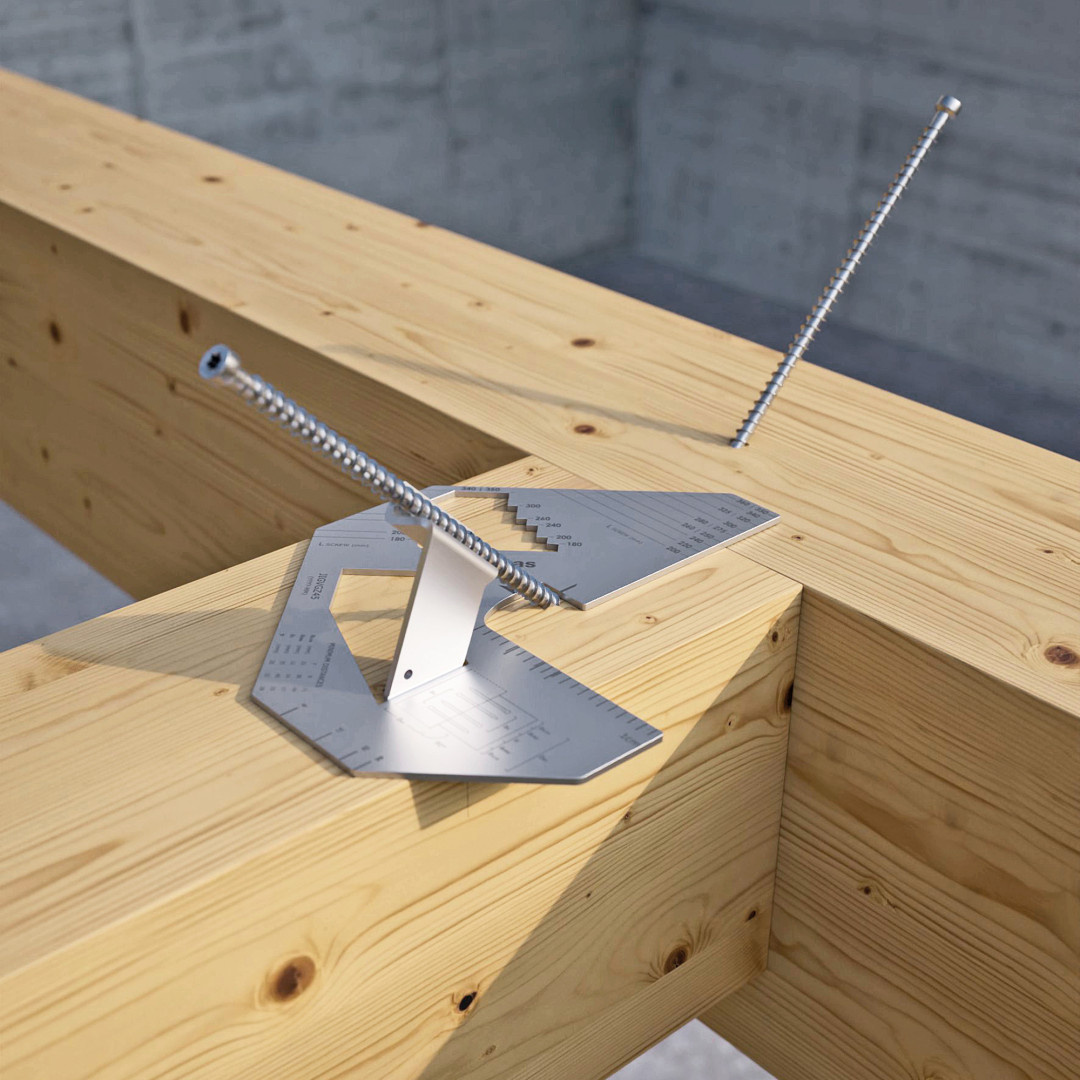

Met Rothoblaas JIG VGZ 45° plaats je schroeven onder een constante hoek van 45°. Dit is belangrijk bij constructieve houtverbindingen waarbij de schroeven onder een vaste hoek moeten worden ingebracht voor een correcte werking van de verbinding.

De mal is geschikt voor enkele en dubbele schroefverbindingen. Bij kruislings geplaatste schroeven helpt de JIG VGZ 45° om de schroeven nauwkeurig te positioneren en de minimale onderlinge afstanden aan te houden. Raadpleeg voor de juiste maatvoering en randafstanden altijd de Rothoblaas-montagehandleiding.

Let op: de juiste schroefdiameter, schroeflengte, randafstand en onderlinge afstand hangen af van de toepassing, houtsoort, elementopbouw en berekening. Gebruik de mal altijd volgens de Rothoblaas-documentatie.

Voor welke verbindingen gebruik je deze mal?

Verbinding	Gebruik
Hoofd-/secundaire balkverbinding	voor het nauwkeurig plaatsen van schuine schroeven tussen balken
Vloer-vloerverbinding	voor 45° + 45° schroefverbindingen tussen vloerelementen
CLT-aansluitingen	voor herhaalbare schroefpositionering in CLT-panelen
LVL en massief hout	voor constructieve verbindingen in engineered timber en massief hout
CTC hout-beton verbinding	geschikt als hulpmiddel bij CTC timber-to-concrete toepassingen

Geschikte schroeven en systeemproducten

JIG VGZ 45° wordt vooral gebruikt in combinatie met Rothoblaas-schroeven voor constructieve houtbouwverbindingen. De juiste schroefkeuze hangt af van de verbinding en berekening.

Product	Rol
Rothoblaas VGZ	voldraadschroef met cilindrische kop; veel gebruikt bij 45° houtbouwverbindingen
Rothoblaas VGS	voldraadschroef voor constructieve houtverbindingen, afhankelijk van toepassing
Rothoblaas HBS	houtbouwschroef voor aanvullende verbindingen en montagewerk
Lewis-boor	voor diep voorboren wanneer de toepassing dit vereist
Schroefmachine of boormachine	voor het gecontroleerd verwerken van lange constructieschroeven

Wanneer kies je JIG VGZ 45°?

Product	Kies dit wanneer
Rothoblaas JIG VGZ 45°	je 45° schroefverbindingen in houtbouw, CLT, LVL, balken of vloeren wilt maken
Rothoblaas JIG REUSE	je herbruikbare VGS PLATE-schroeven voor hijssystemen wilt controleren
Rothoblaas JIG VGU	je een specifieke mal voor VGU-verbindingen nodig hebt
Algemene boormal	minder geschikt voor constructieve 45° schroefverbindingen in houtbouw

Belangrijk: JIG VGZ 45° is niet bedoeld voor de controle van herbruikbare VGS PLATE-schroeven bij hijssystemen. Gebruik daarvoor de Rothoblaas JIG REUSE.

Achtergrondinformatie

Bij constructieve houtverbindingen wordt vaak gewerkt met lange schroeven onder een hoek. Een vaste schroefhoek zorgt voor een betere herhaalbaarheid en maakt het eenvoudiger om verbindingen volgens tekening of berekening uit te voeren.

De JIG VGZ 45° is vooral handig wanneer dezelfde verbinding meerdere keren terugkomt, bijvoorbeeld in prefab productie of bij CLT-montage. De mal bespaart meetwerk en helpt om schroeven consequent op dezelfde manier te plaatsen.

Levering

Rothoblaas JIG VGZ 45° wordt geleverd per stuk. Bijpassende schroeven, boren en machines moeten apart worden gekozen op basis van de toepassing en berekening. Levering doorgaans 1–3 werkdagen, afhankelijk van voorraad.
