Rothoblaas Spider – Geavanceerd Kolom-Vloer Verbindingselement voor CLT-constructies

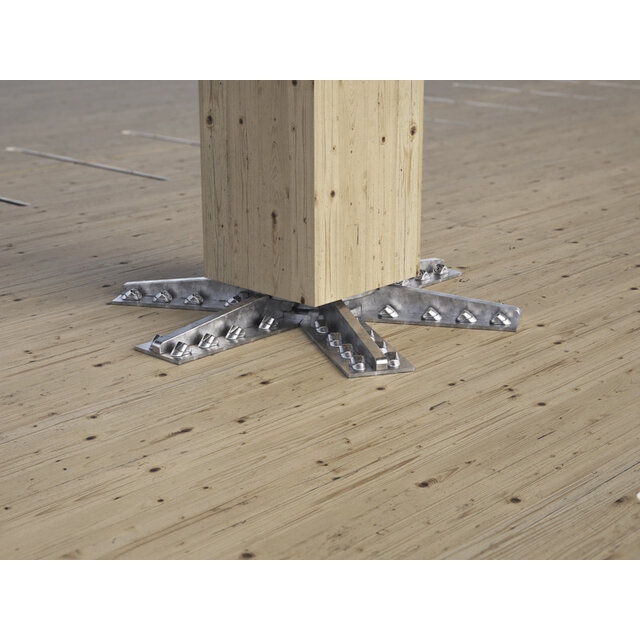

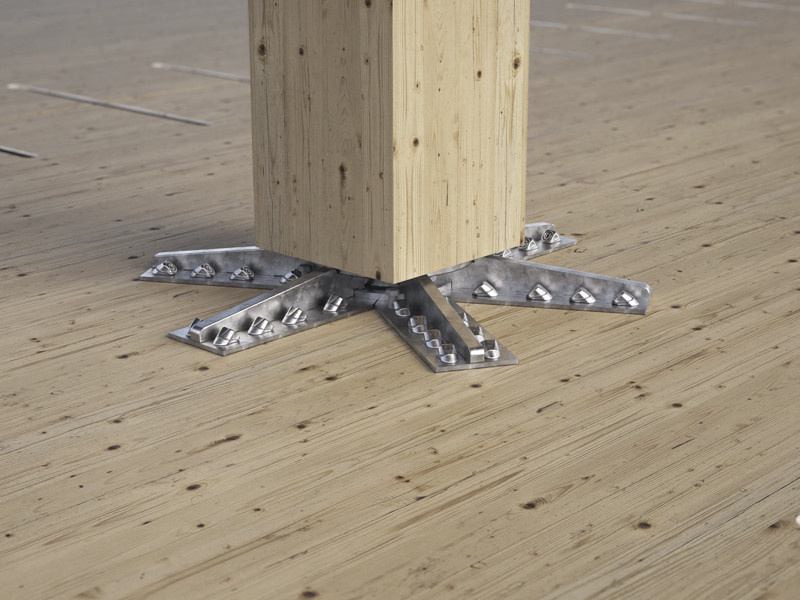

De Rothoblaas Spider is een revolutionair gepatenteerd verbindingselement dat speciaal is ontworpen voor het verbinden van CLT-vloeren aan houten, stalen of betonnen kolommen in meerlaagse gebouwen. Dankzij de robuuste stalen kern en de verstevigingsarmen garandeert het systeem uitstekende prestaties op het gebied van treksterkte en ponskracht. De Spider is een onmisbare schakel voor iedereen die werkt met kruislaaghout (CLT) in innovatieve en grootschalige houtbouw.
Toepassing
De Spider is geschikt voor dragende toepassingen in:
- CLT-constructies en vloerverbindingen

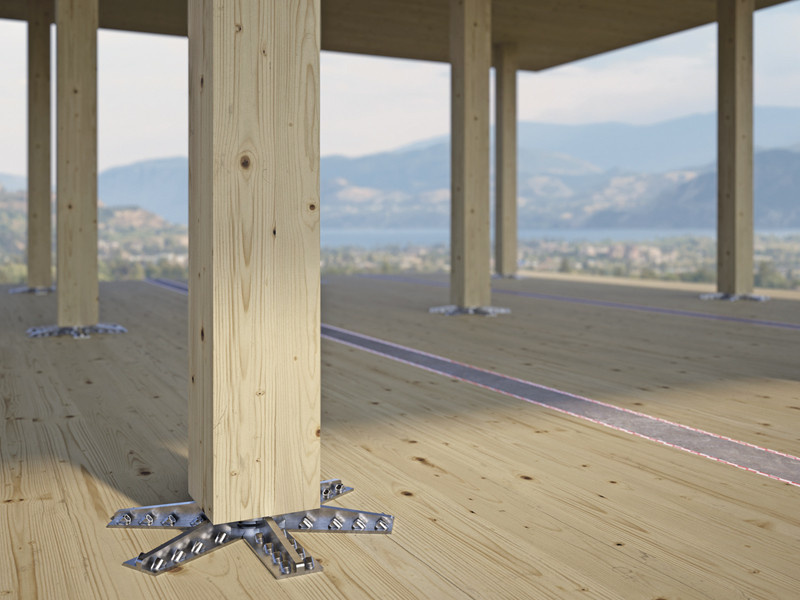

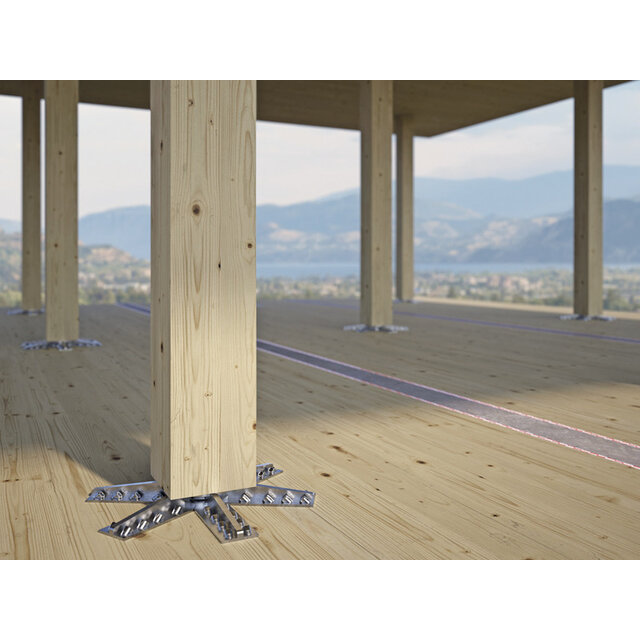

- Houten hoogbouw met meerdere verdiepingen (tot aan houten wolkenkrabbers!) en modulaire systemen
- Hout-beton-, hout-staal- en hout-houtverbindingen
- Kolom-op-kolom en kolom-op-vloer toepassingen
- Massieve en zeer dense houtbouw, LVL of Glulam
- Nieuwe architecturale en structurele mogelijkheden

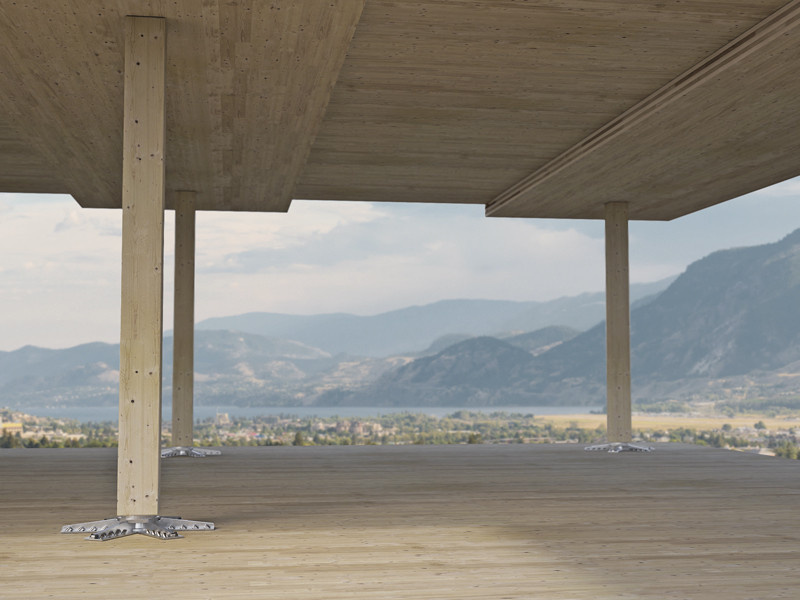

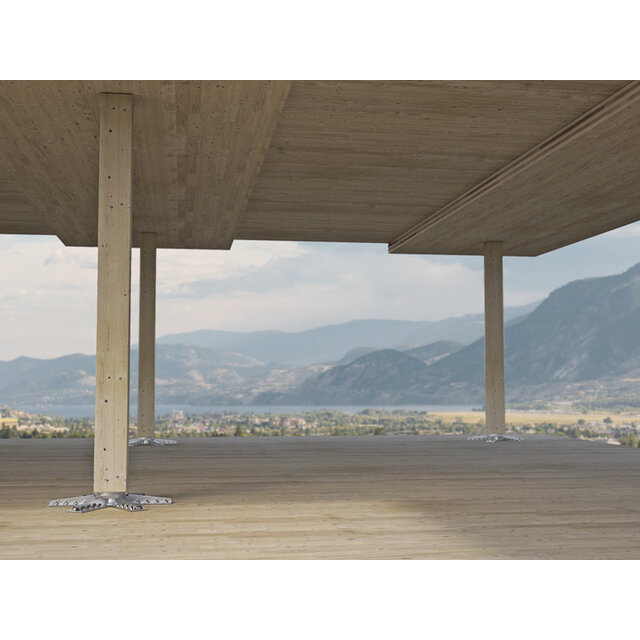

De stalen kern van het systeem voorkomt dat de CLT panelen worden geplet en draagt verticale belastingen van meer dan > 5000 kN tussen de kolommen door. De armen van het systeem zorgen voor de 'ponskrachtversterking' van de CLT-panelen, wat uitzonderlijk hoge afschuifsterkte mogelijk maakt. Zo maakt de verbinding het mogelijk om open rasterstructuren tot wel 6,0 x 6,0 meter te realiseren met behoud van structurele stijfheid en zonder noodzaak voor momentvaste verbindingen.
Voordelen en kenmerken
- Optimale versteviging tegen afschuiving in CLT-panelen
- Bewezen prestaties met verticale belastingen tot >5000 kN
- Geschikt voor CLT, LVL, gelamineerd hout, beton en staal
- Compact ontwerp en toleranties compenserend systeem
- Incl. verstelbare vulplaten voor installatiecorrectie
- ETA-gecertificeerd (ETA-19/0700), gepatenteerd (EP3.384.097B1)
Technische specificaties

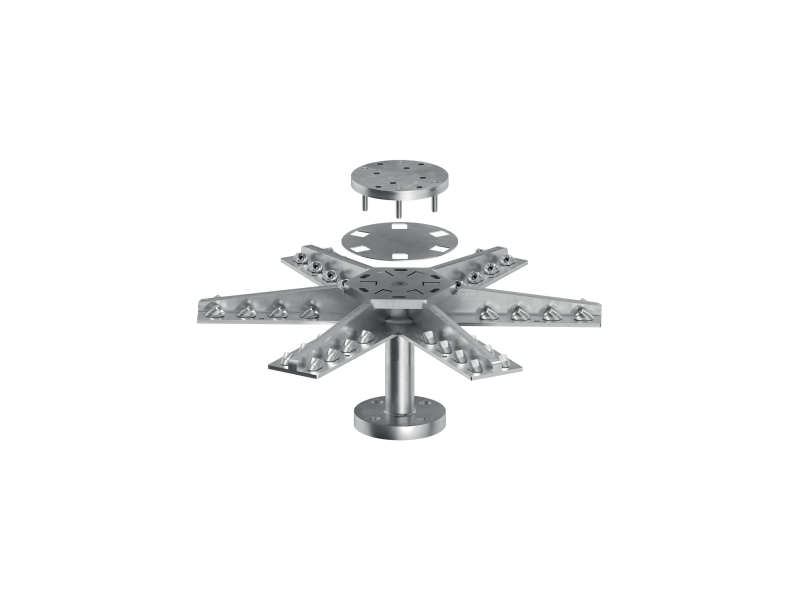

De Spider-connector is beschikbaar in verschillende varianten, afgestemd op de dikte van de CLT-panelen (160 – 320 mm). Een typische configuratie zoals de SPI100M bevat onder andere:
- Stalen cilinder en schijven (S355/S690)
- Onderplaat, bovenplaat, 6 armen en schroefset
- Versterkingsschroeven (optioneel) voor ponskrachtversterking
Bij een CLT-dikte van 200 mm bedraagt de ponskracht versterkt 627 kN. De karakteristieke treksterkte bij GL32h kolommen ligt boven de 1900 kN, afhankelijk van het model. Bekijk het Technisch Gegevensblad om te zien welke varianten er beschikbaar zijn, of neem even contact met ons op.
