Rothoblaas Xylofon Plate Akoestische Ontkoppelingsplaat voor Hoekankers

€125,60 Excl. btw

Stukprijs : €12,56 / Stuk

Koop 5 voor €119,32 per stuk en bespaar 5%
Koop 10 voor €115,55 per stuk en bespaar 8%
Koop 15 voor €113,04 per stuk en bespaar 10%

Akoestische scheidingsplaat voor houtbouwverbindingen die flankerende geluidsoverdracht en contactgeluid via hoekankers, shear brackets en CLT-aansluitingen helpt beperken.

Op voorraad

1-3 werkdagen

Aantal

- +

Toevoegen aan winkelwagen

Aan verlanglijst toevoegen

Snel bezorgd op locatie
Afhalen te Oud Gastel
Grote hoeveelheden? Vraag een offerte aan
Meer informatie? Neem contact op over dit product
Toevoegen aan vergelijking

Productomschrijving

Akoestische vlakontkoppeling Voor TITAN & NINO hoekankers 6 mm Voor CLT & houtbouw

Samengevat

Rothoblaas Xylofon Plate is een akoestische ontkoppelingsplaat voor constructieve hoekankers in houtbouw, CLT en prefab constructies. De plaat helpt contactgeluid en flankerende geluidsoverdracht via mechanische verbindingen te beperken, zonder de structurele prestaties van de verbinding onnodig te verstoren.

Rothoblaas Xylofon Plate Akoestische Ontkoppelingsplaat

Akoestische scheidingsplaat voor hoekankers, shear brackets en CLT-verbindingen

In moderne houtbouw en CLT-constructies ontstaat geluidsoverdracht niet alleen via vloeren en wanden, maar ook via constructieve verbindingen. Stalen hoekankers en shear brackets vormen vaak een directe mechanische geluidsbrug tussen bouwdelen. Rothoblaas Xylofon Plate is ontwikkeld om juist deze verbinding akoestisch te ontkoppelen.

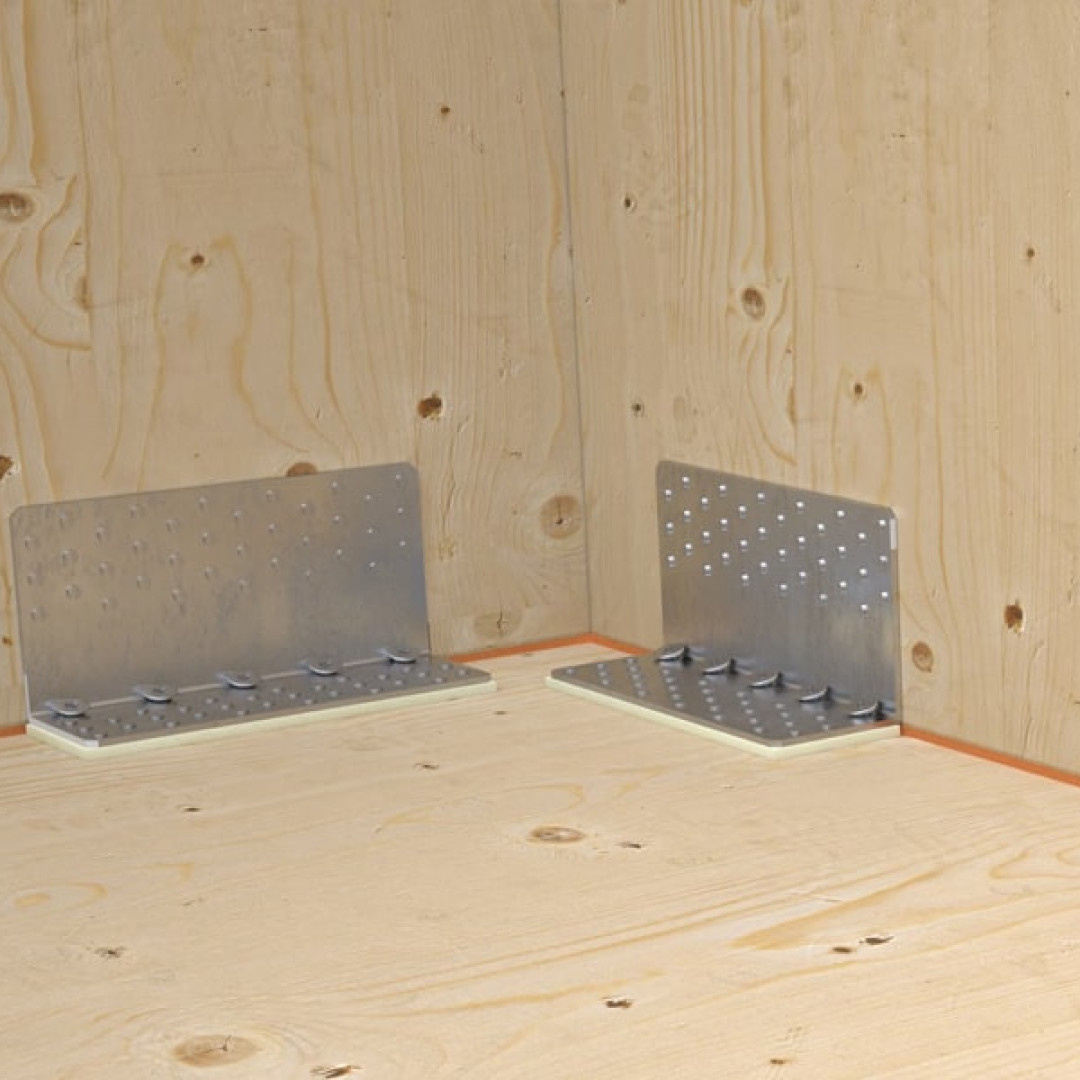

De plaat wordt toegepast tussen het hoekanker en het dragende bouwdeel. Dankzij de monolithische polyurethaan samenstelling wordt trillingsenergie gedempt en flankerende geluidsoverdracht beperkt, terwijl de verbinding constructief bruikbaar blijft. Daarmee is Xylofon Plate een specialistische oplossing voor akoestische detaillering in CLT, mass timber, prefab en houtskeletbouw.

Wat is vlakontkoppeling?

Waar Xylofon band bouwdelen over een lijncontact ontkoppelt en Xylofon Ring bevestigingspunten akoestisch isoleert, zorgt Xylofon Plate voor vlakontkoppeling onder het volledige contactvlak van een constructieve verbinding. Dit helpt geluidsoverdracht via stalen brackets en hoekankers effectief te verminderen.

Technische eigenschappen

Merk	Rothoblaas
Product	Xylofon Plate
Type	Akoestische ontkoppelingsplaat / scheidingsprofiel
Materiaal	Monolithisch polyurethaan compound
Dikte	6 mm
Toepassing	Onder TITAN en NINO hoekankers / shear brackets
Akoestiek	Getest binnen Flanksound onderzoeksproject
Mechanische prestaties	Tot 34,6 kN in bepaalde configuraties
Compatibiliteit	TITAN TTF, TTN, TTS, TCF, TCN en NINO series
Normering	EN ISO 10848 / ETA-gerelateerde systeemtoepassing

De Xylofon productfamilie uitgelegd

Rothoblaas heeft verschillende akoestische oplossingen ontwikkeld voor specifieke typen geluidsbruggen in houtbouwdetails. Door de juiste combinatie te maken ontstaat een veel completer akoestisch detail.

Product	Type ontkoppeling	Toepassing
Xylofon	Lijnontkoppeling	Tussen vloeren, wanden en dragende bouwdelen
Xylofon Ring	Puntontkoppeling	Rondom schroeven, bouten en bevestigingspunten
Xylofon Plate	Vlakontkoppeling	Onder hoekankers en constructieve bracketverbindingen

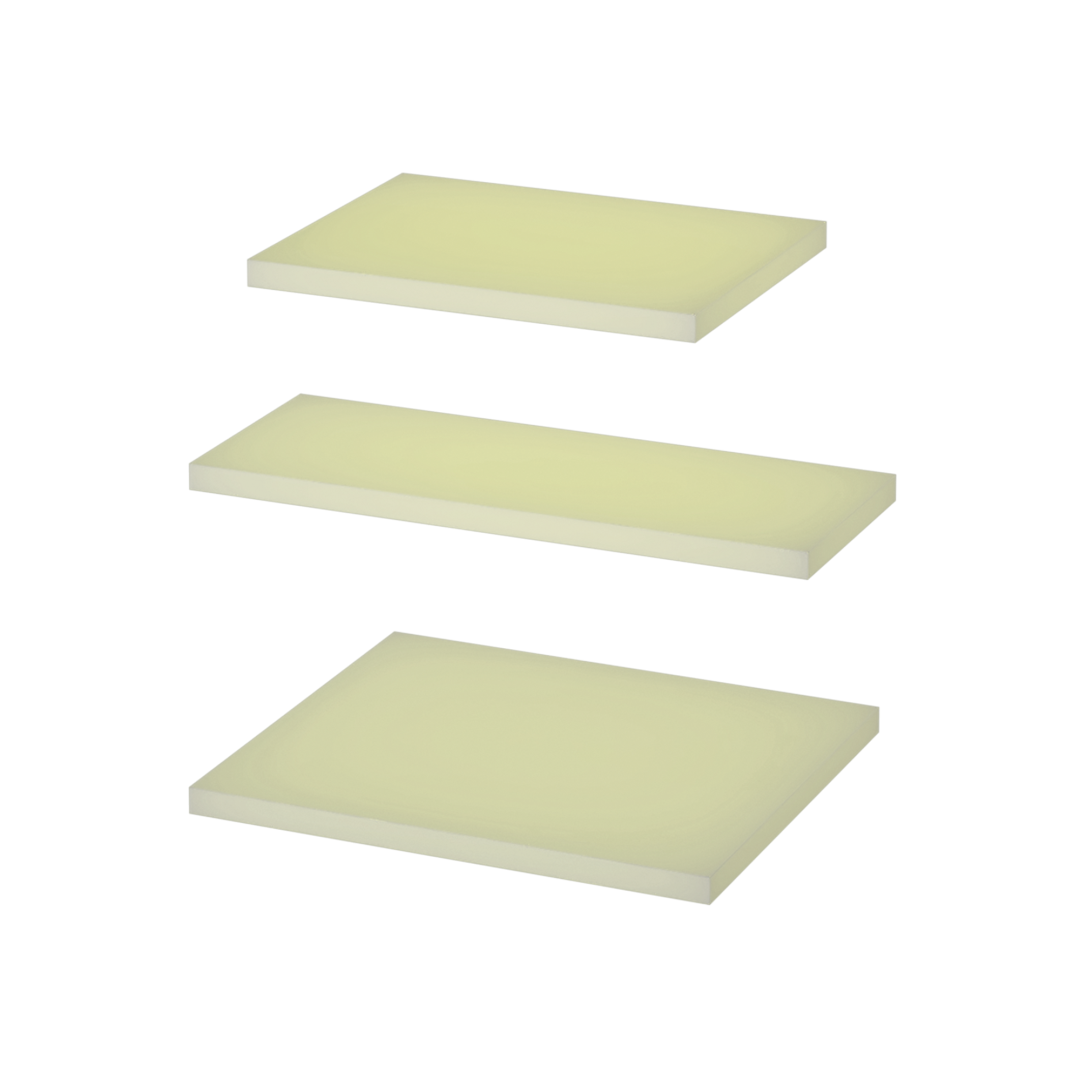

Beschikbare varianten

Bekijk alle Xylofon Plate varianten en compatibele hoekankers

Artikelcode	Compatibel met	Breedte	Lengte	Dikte	Verpakking
XYL3570200	TITAN TTF200	70 mm	200 mm	6 mm	10 stuks
XYL35120240	TTN240 / TTS240	120 mm	240 mm	6 mm	10 stuks
XYL35100200	TCF200 / TCN200	100 mm	200 mm	6 mm	10 stuks
XYL3580105	NINO100100	80 mm	105 mm	6 mm	10 stuks
XYL3555150	NINO15080	55 mm	150 mm	6 mm	10 stuks
XYL35120105	NINO100200	120 mm	105 mm	6 mm	10 stuks

Toepassing

Xylofon Plate wordt toegepast in akoestisch gevoelige constructieve details waar mechanische verbindingen anders een directe geluidsbrug vormen. Typische toepassingen zijn CLT wand-vloerverbindingen, prefab houtbouwdetails, mass timber aansluitingen en verbindingen met TITAN of NINO hoekankers.

Door de combinatie van akoestische werking en constructieve compatibiliteit is dit product bijzonder geschikt voor woningbouw, appartementen, utiliteitsbouw en andere projecten met hoge akoestische eisen.

Verwerking

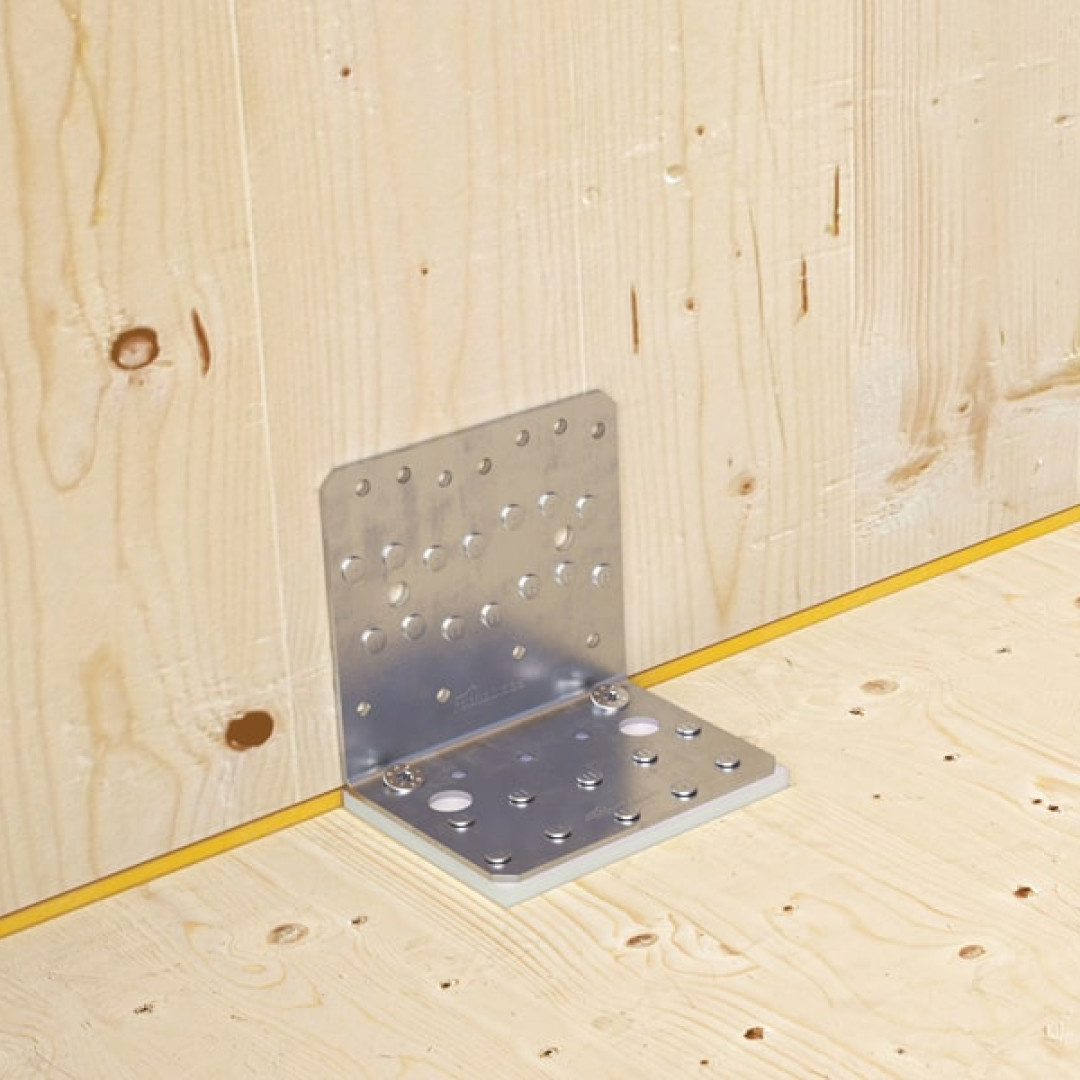

Kies altijd de juiste Xylofon Plate variant op basis van het toegepaste hoekanker of brackettype. Plaats de plaat vlak tussen het stalen verbindingsdeel en het bouwdeel, zodat het volledige contactvlak akoestisch wordt ontkoppeld. Volg altijd de Rothoblaas detailrichtlijnen en projectberekeningen.

Duurzaamheid & milieuvriendelijkheid

Door geluidsoverdracht constructief slimmer te beperken ondersteunt Xylofon Plate hoogwaardige houtbouwconcepten waarin comfort, prestaties en duurzame bouwprincipes samenkomen. De duurzame polyurethaan samenstelling is ontworpen voor langdurige mechanische en akoestische prestaties.

Leveringsmogelijkheden

Bij het afrekenen, kunt u aangeven of de materialen Bezorgd of Afgehaald dienen te worden. De materialen kunnen in onze winkel in Oud Gastel afgehaald worden. Bij het bezorgen is de levertijd doorgaans circa 1 – 3 werkdagen. Wij stellen u op de hoogte, wanneer deze gereed zijn.

Documentatie

Lees de documentatie door en neem bij vragen contact op. Wij kijken graag met u mee in het ontwerp voor een vrijblijvend advies.

Technisch gegevensblad Rothoblaas Xylofon Plate

zoektermen: Rothoblaas Xylofon Plate, akoestische ontkoppelingsplaat, geluidsisolerende plaat hoekanker, CLT akoestiek, flankerend geluid, houtbouw geluidsisolatie, akoestische scheidingsplaat
