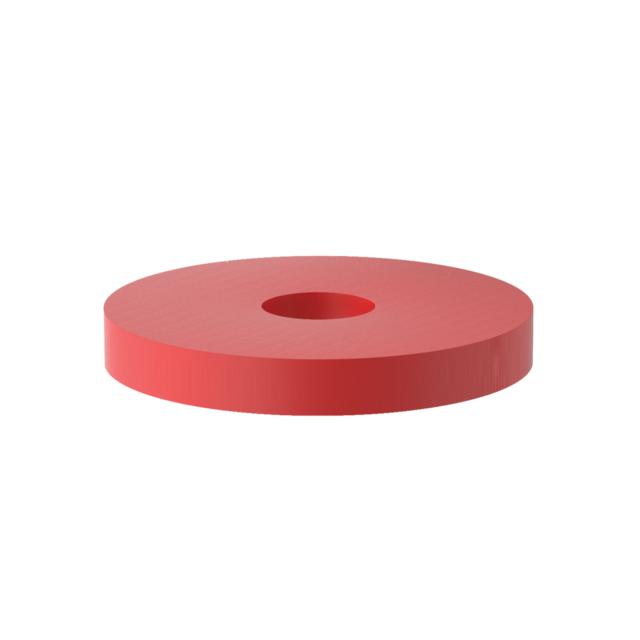

Rothoblaas Xylofon Ring Akoestische Ontkoppelingsring voor Bevestigingspunten

Afbeelding vergroten

Rothoblaas

Rothoblaas Xylofon Ring Akoestische Ontkoppelingsring voor Bevestigingspunten

€288,50 Excl. btw

Stukprijs : €5,77 / Stuk

Koop 5 voor €274,08 per stuk en bespaar 5%
Koop 10 voor €265,42 per stuk en bespaar 8%
Koop 15 voor €259,65 per stuk en bespaar 10%

Akoestische ontkoppelingsring voor mechanische bevestigingen die contactgeluid, trillingen en flankerende geluidsoverdracht via bouten en schroefverbindingen helpt verminderen in houtbouw, CLT en prefab.

Op voorraad

1-3 werkdagen

Aantal

- +

Toevoegen aan winkelwagen

Aan verlanglijst toevoegen

Snel bezorgd op locatie
Afhalen te Oud Gastel
Grote hoeveelheden? Vraag een offerte aan
Meer informatie? Neem contact op over dit product
Toevoegen aan vergelijking

Productomschrijving

Akoestische puntontkoppeling Voor schroef- en boutverbindingen Voor houtbouw & CLT

Samengevat

Rothoblaas XYLOFON Ring is een akoestische ontkoppelingsring voor mechanische bevestigingen in houtbouw, CLT en prefab constructies. De ring helpt contactgeluid, trillingen en flankerende geluidsoverdracht via schroeven, bouten en bevestigingspunten te beperken. Waar XYLOFON band bouwdelen lineair ontkoppelt, zorgt XYLOFON Ring voor puntontkoppeling rondom de bevestiging.

Rothoblaas XYLOFON Ring Akoestische Ontkoppelingsring

Geluidsisolerende washer voor akoestische ontkoppeling van mechanische bevestigingspunten

Rothoblaas XYLOFON Ring, ook bekend als XYLOFON Washer, is ontwikkeld voor akoestische ontkoppeling rondom bevestigingspunten. In houtbouw en CLT-constructies kan geluid niet alleen via vloeren, wanden en balken worden doorgegeven, maar ook via mechanische koppelingen zoals schroeven, bouten, ringen en stalen verbindingsdelen. XYLOFON Ring helpt deze trillingsbruggen te onderbreken.

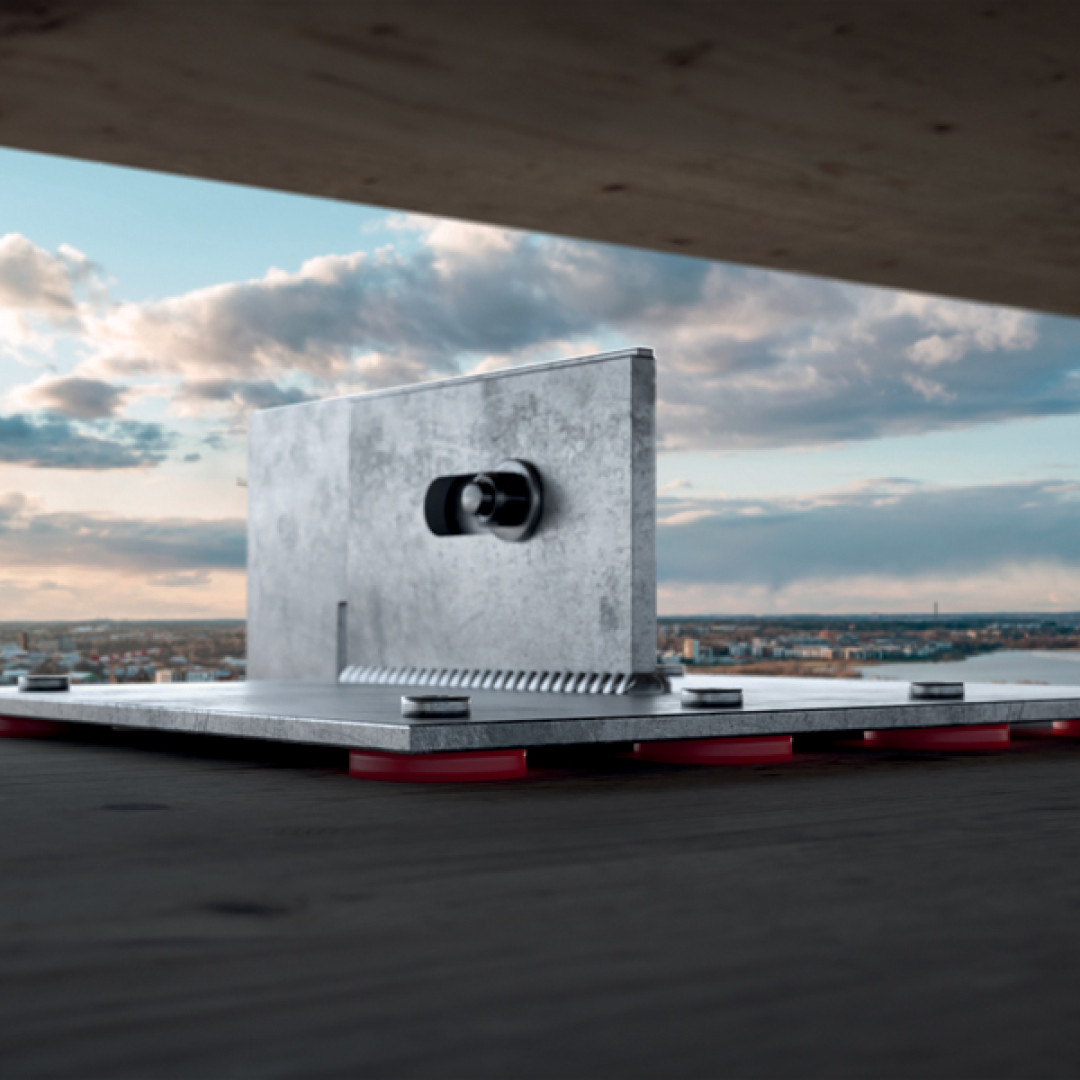

De ring wordt toegepast bij hout-hout verbindingen, CLT-aansluitingen en verbindingen met Rothoblaas WHT-hoekankers onder trekbelasting. Dankzij de polyurethaan samenstelling met 80 Shore hardheid is de washer chemisch stabiel, bestand tegen kruipvervorming en geschikt voor duurzame akoestische detaillering.

Waarom puntontkoppeling belangrijk is

Een akoestische band onder een wand of ligger voorkomt geluidsoverdracht over een lijncontact. Maar zodra een schroef, bout of stalen verbindingsplaat deze ontkoppeling doorbreekt, kan er alsnog geluid via het bevestigingspunt worden doorgegeven. XYLOFON Ring is bedoeld om juist dit puntdetail akoestisch te verbeteren.

Technische eigenschappen

Merk	Rothoblaas
Product	XYLOFON Ring / XYLOFON Washer
Type	Akoestische ontkoppelingsring / geluidsisolerende washer
Materiaal	Polyurethaan blend
Hardheid	80 Shore
Dikte	6 mm
Akoestische prestatie	Kij = 18 dB, afhankelijk van configuratie en aansluiting
Toepassing	Mechanische bevestigingen, hout-hout verbindingen, CLT-aansluitingen, WHT-hoekankers en trekbelaste details
Getest	Mechanische prestaties getest aan de Universiteit van Innsbruck

XYLOFON band of XYLOFON Ring?

XYLOFON band en XYLOFON Ring hebben dezelfde bouwfysische gedachte, maar worden op een andere plek in het detail toegepast. De band wordt gebruikt als lineaire ontkoppeling tussen bouwdelen. De ring wordt gebruikt als puntontkoppeling rondom bevestigingen.

Product	Functie	Toepassing
XYLOFON band	Lineaire akoestische ontkoppeling	Tussen wanden, vloeren, liggers, CLT-panelen en dragende bouwdelen
XYLOFON Ring	Akoestische puntontkoppeling	Rondom schroeven, bouten, WHT-hoekankers en mechanische bevestigingspunten

Varianten en maatvoering

XYLOFON Ring is beschikbaar als ronde washer voor schroeven en als vierkante uitvoering voor WHT-hoekankers. Alle varianten hebben een dikte van 6 mm. Kies de juiste variant op basis van het bevestigingstype, de schroefdiameter of het WHT-type.

Bekijk beschikbare XYLOFON Ring-varianten

Onderstaande tabel toont de beschikbare varianten volgens het technisch gegevensblad. De ronde ring is bedoeld voor schroeven Ø8–Ø10. De vierkante uitvoeringen zijn afgestemd op WHT-hoekankers.

Artikelcode	Type	Geschikt voor	Afmeting	Dikte	Verpakking

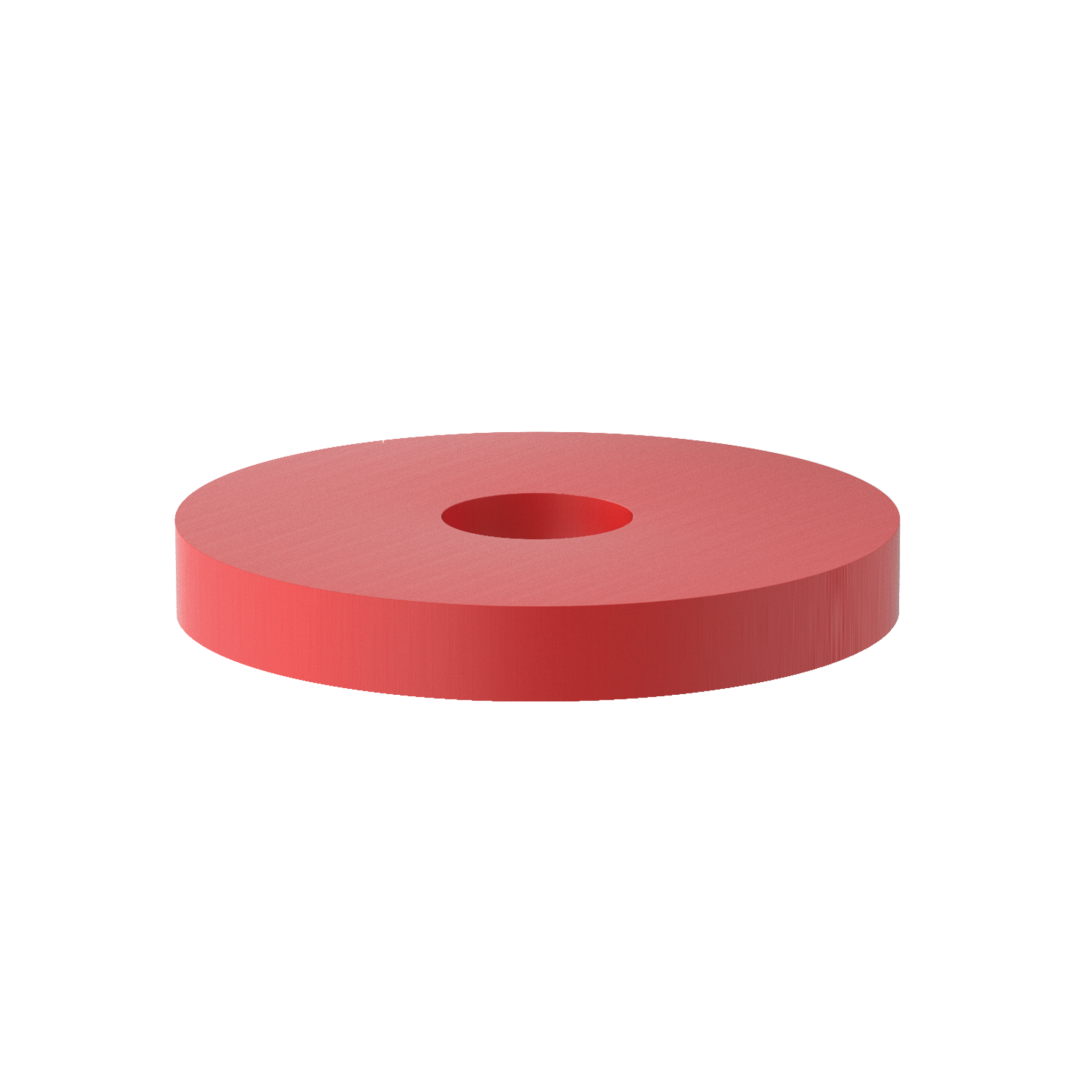

XYLW803811	Ronde washer voor schroeven	Schroeven Ø8–Ø10	dext 38 mm / dint 11 mm	6 mm	50 stuks
XYLW806060	Vierkante washer voor WHT	WHT340, WHT440, WHT540	60 x 60 mm / gat Ø23 mm	6 mm	10 stuks
XYLW808080	Vierkante washer voor WHT	WHT620	80 x 80 mm / gat Ø27 mm	6 mm	10 stuks
XYLW8080140	Rechthoekige washer voor WHT	WHT740	80 x 140 mm / gat Ø30 mm	6 mm	1 stuk

Let op: de juiste variant is afhankelijk van het bevestigingstype, de schroefdiameter, het WHT-type, de belasting en de akoestische detaillering.

Voordelen en kenmerken

De belangrijkste functie van XYLOFON Ring is het akoestisch onderbreken van mechanische verbindingen. Hiermee wordt voorkomen dat een bevestiging een harde geluidsbrug vormt tussen twee bouwdelen. Dat is vooral relevant bij CLT-panelen, massieve houtbouw, prefab aansluitingen en details waar hoge akoestische eisen gelden.

Naast de akoestische werking kan de washer bijdragen aan de statische prestatie van de verbinding. Volgens Rothoblaas verhoogt de washer het rope effect in de verbinding, waardoor de detailprestatie kan verbeteren. Voor constructieve beoordeling blijft de projectberekening leidend.

Toepassing

Rothoblaas XYLOFON Ring wordt toegepast bij mechanische bevestigingen in houtbouw, CLT, LVL en prefab constructies. Denk aan hout-hout verbindingen met schroeven, trekbelaste hoekverbindingen met WHT-hoekankers en details waar een bevestigingspunt door een akoestische laag heen gaat.

Typische toepassingen zijn wand-vloeraansluitingen, CLT-panelen, staal-hout verbindingen, trekbelaste hoekankers en akoestische knooppunten in meerlaagse houtbouw. In combinatie met XYLOFON band ontstaat een completer akoestisch detail: de band ontkoppelt het lijncontact, de ring helpt het bevestigingspunt ontkoppelen.

Verwerking

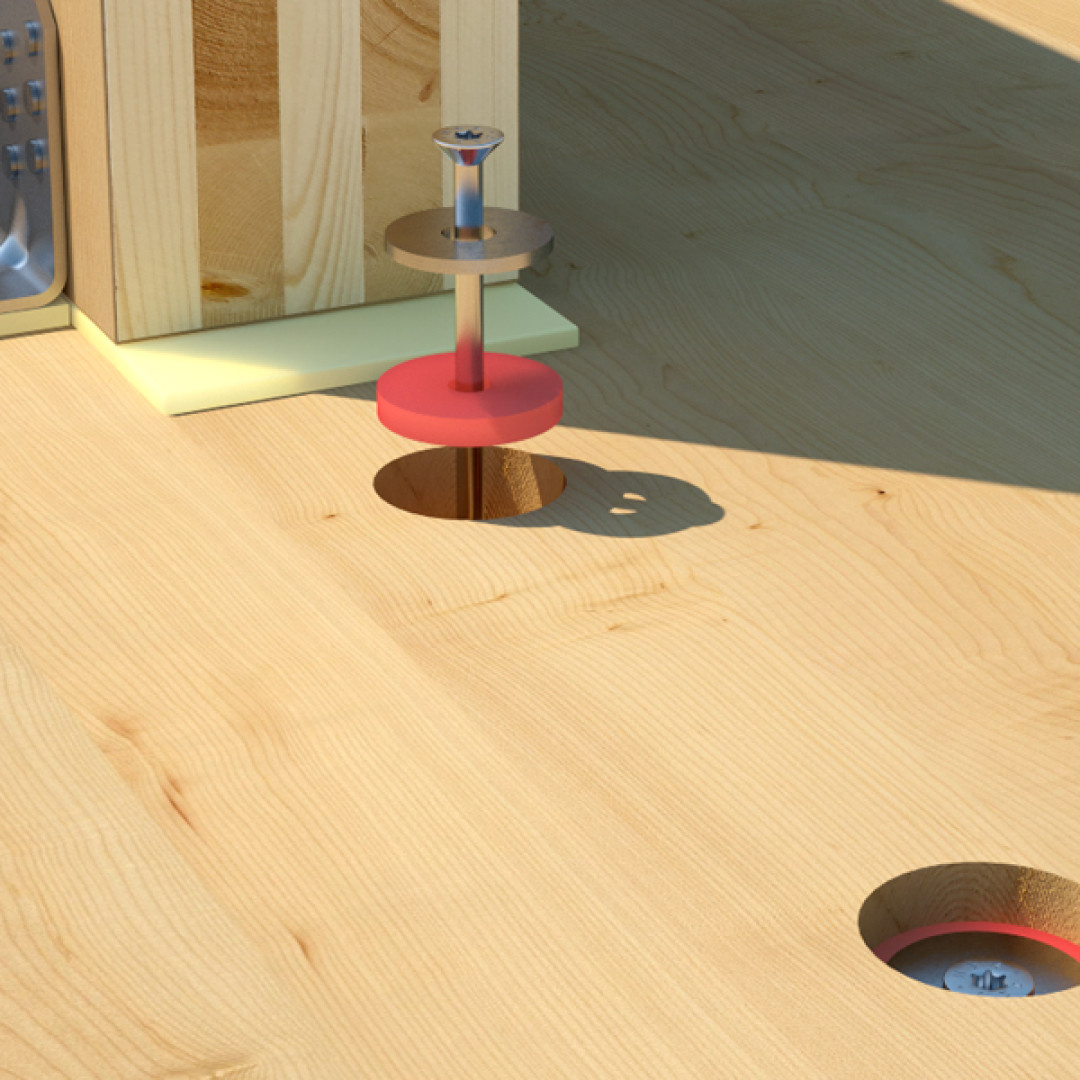

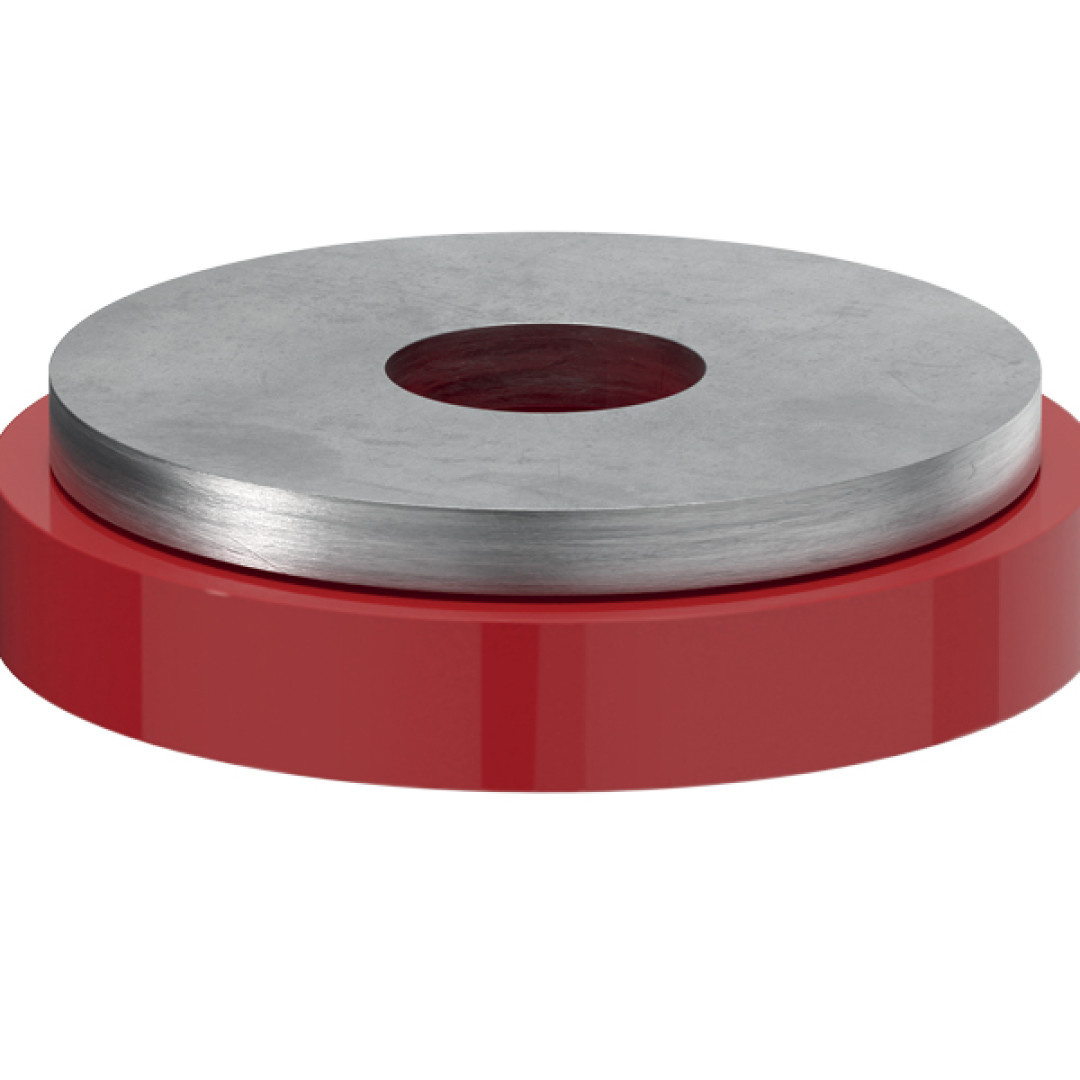

Plaats de XYLOFON Ring direct bij het bevestigingspunt volgens de gekozen detailopbouw. Bij ronde washers wordt de ring gecombineerd met passende schroeven en metalen ringen. Bij WHT-aansluitingen wordt de juiste vierkante of rechthoekige washer gekozen op basis van het WHT-type.

Controleer altijd of de gekozen uitvoering past bij de schroefdiameter, ringmaat, hoekankermaat en belasting. Voor akoestische en constructieve details adviseren wij om de technische documentatie van Rothoblaas en de projectberekening te volgen.

Duurzaamheid & milieuvriendelijkheid

XYLOFON Ring ondersteunt hoogwaardige houtbouw en biobased bouwmethoden door akoestisch comfort mogelijk te maken zonder onnodige zware opbouwen. De polyurethaan samenstelling is chemisch stabiel en bestand tegen kruipvervorming, waardoor het product geschikt is voor duurzame akoestische detaillering in houtconstructies.

Leveringsmogelijkheden

Bij het afrekenen, kunt u aangeven of de materialen Bezorgd of Afgehaald dienen te worden. De materialen kunnen in onze winkel in Oud Gastel afgehaald worden. Bij het bezorgen is de levertijd doorgaans circa 1 – 3 werkdagen. Wij stellen u op de hoogte, wanneer deze gereed zijn.

Documentatie

Lees de documentatie door en neem bij vragen contact op. Wij kijken graag met u mee in het ontwerp voor een vrijblijvend advies.

Technisch gegevensblad Rothoblaas XYLOFON Ring

Bijbehorende producten

Combineer XYLOFON Ring met Rothoblaas XYLOFON Akoestische Ontkoppelingsband voor een complete akoestische ontkoppeling van lijncontacten én bevestigingspunten. Afhankelijk van de toepassing kunnen ook Rothoblaas HBS-schroeven, WHT-hoekankers en metalen ringen onderdeel zijn van het akoestische detail.

zoektermen: Rothoblaas XYLOFON Ring, XYLOFON Washer, akoestische ontkoppelingsring, geluidsisolerende washer, trillingsdempende ring, akoestische bevestigingsring, contactgeluid via bevestigingen, flankerend geluid, puntontkoppeling, CLT akoestiek, houtbouw geluidsisolatie
